Comment diagnostiquer la stabilité d’un dallage existant avant qu’il ne se dégrade ?

Pour un gestionnaire de patrimoine, un dallage industriel en béton de dix ans d’âge, sans fissure apparente, est souvent synonyme de tranquillité. Cette surface lisse et robuste incarne la solidité, un actif fiable sur lequel repose l’ensemble de l’activité. Pourtant, cette perception peut être une illusion dangereuse. Sous cette apparence parfaite peuvent se cacher des désordres latents, véritables bombes à retardement dont les conséquences – affaissements, fissures majeures, arrêts d’exploitation – sont financièrement et opérationnellement désastreuses. L’approche courante consiste à attendre les premiers signes visibles, comme une fissure ou un affaissement, pour réagir. Mais à ce stade, le problème est déjà avancé et les solutions souvent plus lourdes et onéreuses.

La véritable expertise ne réside pas dans la capacité à réparer un sinistre, mais dans l’aptitude à l’anticiper. Et si la clé n’était pas de surveiller passivement l’apparition des dégâts, mais de considérer le diagnostic de stabilité non pas comme une intervention de crise, mais comme un outil stratégique de maintenance prédictive ? Cette approche change radicalement la perspective : le dallage n’est plus un simple élément de structure, mais un actif dont la performance et la pérennité se pilotent activement. Il s’agit de passer d’une logique de constatation à une démarche d’investigation, en utilisant des technologies modernes pour sonder l’invisible et prendre des décisions éclairées.

Cet article propose une méthodologie complète pour les gestionnaires techniques souhaitant adopter cette vision proactive. Nous analyserons les causes profondes des instabilités, les signes avant-coureurs souvent ignorés, et les outils de diagnostic qui permettent d’obtenir une vision claire de l’état réel de vos sols. Enfin, nous aborderons les critères d’arbitrage cruciaux pour décider, sur la base de données tangibles, de la stratégie la plus pertinente : renforcer ou reconstruire.

Pour vous guider dans cette démarche analytique, cet article est structuré pour répondre aux questions clés que se pose tout gestionnaire de site industriel. Le sommaire ci-dessous vous permettra de naviguer directement vers les sections qui vous intéressent le plus.

Pourquoi votre dallage industriel de 10 ans présente des affaissements localisés ?

Lorsqu’un dallage commence à s’affaisser localement après plusieurs années de bons et loyaux services, le réflexe est souvent de blâmer l’usure ou une surcharge ponctuelle. Or, la cause la plus fréquente est bien plus profonde et totalement invisible : l’instabilité du sol support. Parmi les phénomènes les plus pernicieux se trouve le retrait-gonflement des argiles (RGA). Ces sols se comportent comme une éponge : ils gonflent en période humide et se rétractent lors des sécheresses, provoquant des mouvements différentiels qui déstabilisent la structure rigide du dallage. Ce risque n’est pas anecdotique ; en France, près de 48 % du territoire métropolitain est exposé à un risque moyen ou fort, selon les données officielles.

Les conséquences de ce phénomène naturel sont massives. Les sécheresses successives ont exacerbé le problème, à tel point que les dommages liés au RGA ont atteint des niveaux record. Pour la seule année 2022, on estime à plus de 3 milliards d’euros les dommages assurés en France, faisant de ce risque le deuxième plus coûteux après les inondations. Pour un dallage industriel, cela se traduit par des tassements aux angles, des affaissements au centre des panneaux et l’ouverture des joints de dilatation, créant des points de faiblesse qui s’aggravent sous le trafic des engins de manutention. Ignorer la nature du sol revient donc à ignorer le principal facteur de risque qui pèse sur la pérennité de l’ouvrage.

Un autre facteur critique est l’interaction entre le sol et l’eau. Une mauvaise gestion des eaux pluviales, une fuite de canalisation enterrée ou des drains inefficaces peuvent saturer localement le sol support. Cette saturation diminue sa capacité portante et peut provoquer des « renards hydrauliques », c’est-à-dire l’entraînement des fines particules du sol, créant des vides sous le dallage. L’affaissement n’est alors que la conséquence mécanique de cette érosion souterraine. Le diagnostic doit donc impérativement inclure une analyse de l’environnement hydrologique du bâtiment pour identifier ces causes cachées.

Comment réaliser un diagnostic de stabilité de dallage en 6 étapes sans arrêter l’activité ?

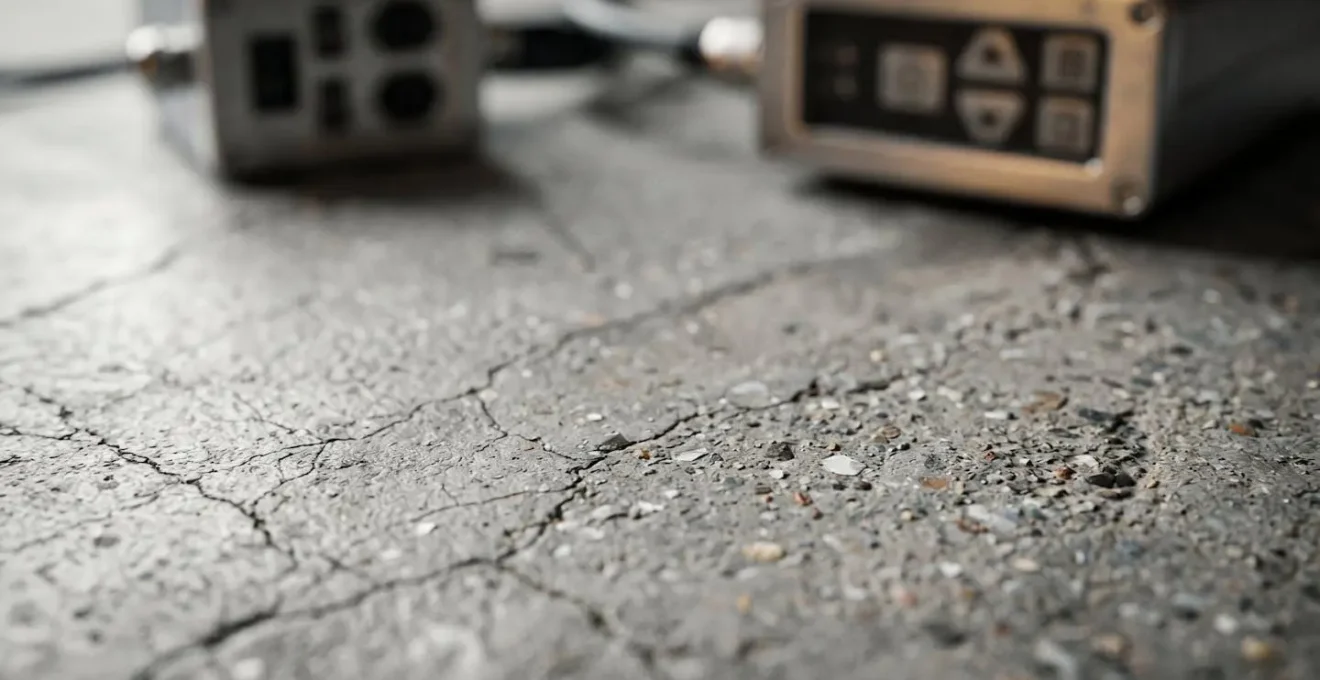

L’un des freins majeurs au diagnostic approfondi d’un dallage est la crainte de devoir interrompre l’exploitation du site. Heureusement, les technologies modernes de diagnostic non destructif (NDT) permettent de réaliser une investigation complète tout en maintenant l’activité. La pièce maîtresse de cet arsenal est le radar géologique, ou géoradar (GPR). Cet outil envoie des ondes électromagnétiques dans le sol et analyse leur écho pour créer une « échographie » du sous-sol et de la structure du dallage. Cette approche permet de visualiser les anomalies sans avoir à réaliser de carottages destructifs à l’aveugle.

Cet équipement, bien que sophistiqué, est devenu accessible. Une location journalière se situe entre 200 et 300 € HT, un coût marginal au regard des informations stratégiques qu’il fournit. Pour un usage régulier, l’achat d’un appareil peut varier de 4 000 € à plus de 26 000 € selon la profondeur d’investigation et les capacités d’analyse 3D. Voici comment se déroule un diagnostic type en six étapes clés.

Le processus commence par une inspection visuelle détaillée (étape 1) pour cartographier toutes les dégradations visibles : fissures, épaufrures, affaissements. Vient ensuite la cartographie au géoradar (étape 2) sur l’ensemble de la surface, qui permet de localiser précisément les vides sous dallage, les zones d’humidité anormale, de vérifier l’épaisseur réelle du béton et la présence du ferraillage. L’analyse des données GPR (étape 3) permet de créer une carte de criticité, identifiant les zones saines, suspectes et critiques. Ce n’est qu’à ce moment que des investigations complémentaires ciblées (étape 4) sont réalisées, comme des carottages ou des essais à la plaque sur les zones jugées critiques, optimisant ainsi les coûts et l’impact. L’analyse des causes (étape 5) compile toutes ces données pour formuler une hypothèse sur l’origine des désordres. Enfin, le rapport de préconisations (étape 6) présente les conclusions et propose un plan d’action chiffré, avec un arbitrage entre les différentes solutions de réparation ou de reconstruction.

Renforcer ou reconstruire un dallage instable : comment trancher pour 500 m² dégradés ?

Face à une zone de dallage dégradée, la question fondamentale est toujours la même : faut-il opter pour une réparation ciblée ou s’engager dans une reconstruction complète ? La réponse n’est pas seulement technique, elle est avant tout économique et opérationnelle. Pour un gestionnaire, il s’agit d’un arbitrage multicritères où le coût initial n’est qu’une des variables. Deux solutions principales s’opposent : l’injection de résine expansive pour stabiliser et relever le dallage existant, et la démolition-reconstruction.

L’injection de résine expansive est une technique chirurgicale. Elle consiste à injecter sous le dallage, via de petites perforations, une résine polymère qui s’expanse en quelques secondes. Ce processus comble les vides, compacte le sol en place et peut même permettre de relever le dallage de plusieurs centimètres avec une grande précision. Son principal avantage est l’impact minimal sur l’exploitation. Une intervention est rapide (quelques heures) et la remise en service est quasi-immédiate. À l’inverse, la reconstruction est une opération lourde qui impose un arrêt total et prolongé de la zone concernée (démolition, terrassement, séchage du nouveau béton pendant 28 jours), multipliant les coûts indirects.

Pour objectiver la décision, une comparaison directe des critères est indispensable. Le tableau suivant synthétise les éléments clés de l’arbitrage, basés sur des données de spécialistes de la réparation de dallages.

La décision dépendra de l’étendue et de la cause des désordres. Si l’instabilité est due à des vides localisés ou un léger tassement, l’injection est souvent la solution la plus pertinente. Si le sol support est fondamentalement inadapté sur une grande surface ou si le dallage lui-même est structurellement dégradé (ferraillage corrodé, béton de mauvaise qualité), la reconstruction, bien que plus coûteuse, peut être la seule option viable à long terme. Le diagnostic initial est donc la clé qui détermine quelle option est techniquement et économiquement la plus juste.

Les 5 signes avant-coureurs d’une perte de stabilité que 90 % des gestionnaires ignorent

La plupart des gestionnaires de sites se concentrent sur les fissures larges et les affaissements évidents pour évaluer l’état de leurs dallages. Pourtant, la perte de stabilité s’annonce souvent par des signaux beaucoup plus subtils, qui, s’ils sont détectés tôt, permettent une intervention préventive bien moins coûteuse. Ignorer ces signes avant-coureurs revient à laisser un problème mineur évoluer vers un sinistre majeur.

Voici les cinq signes les plus souvent négligés :

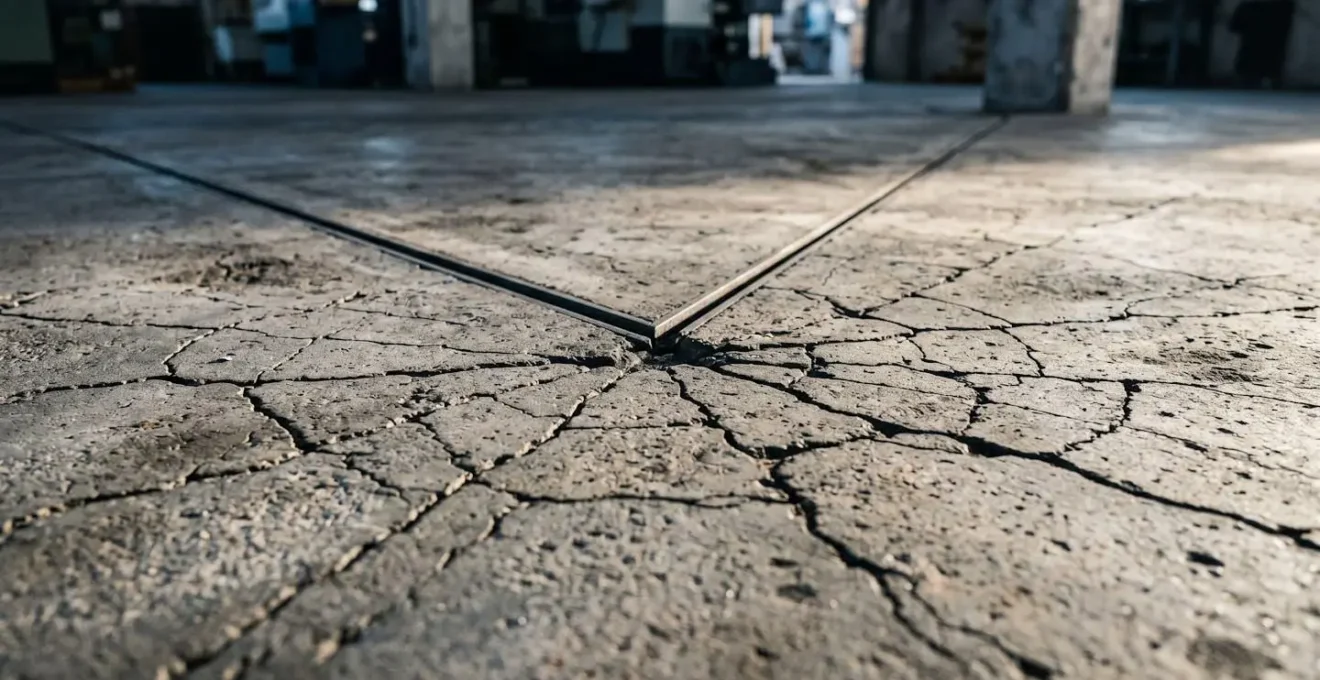

1. Le faïençage ou les micro-fissures en réseau : Avant l’apparition d’une fissure franche, la surface du béton peut présenter un réseau de très fines craquelures en « toile d’araignée ». Ce faïençage n’est pas seulement un défaut esthétique ; il peut indiquer des tensions internes dues à un début de tassement ou à un retrait hydraulique excessif. C’est le premier cri d’alarme de la structure.
2. Le « claquement » des joints : Portez attention au bruit que font les chariots élévateurs en franchissant les joints de dilatation. Un claquement sec et de plus en plus fort indique que les deux lèvres du joint ne sont plus parfaitement au même niveau. Ce petit décalage, ou « désaffleurement », est un symptôme typique d’un tassement différentiel d’un des panneaux de dallage.
3. L’apparition d’humidité le long des joints : Une humidité persistante ou des traces blanchâtres (efflorescences) le long des joints après un nettoyage ou une pluie peut signaler une remontée d’eau par capillarité. Cela peut indiquer que de l’eau stagne sous le dallage, signe d’un mauvais drainage et facteur de risque majeur pour la stabilité du sol support.
4. Des difficultés à régler les racks de stockage : Si vos équipes de maintenance signalent des difficultés récurrentes à mettre de niveau les rayonnages ou si des calages doivent être ajoutés régulièrement, c’est un indice fort que le sol n’est plus plan et qu’un affaissement lent et progressif est en cours.
5. L’écaillage anormal du béton (épaufrures) : Une dégradation rapide et localisée des bords de joints ou de fissures n’est pas seulement due au trafic. Un sol qui n’est plus stable amplifie les chocs et les vibrations, accélérant de manière anormale la dégradation de surface du béton.

Ces cinq signes sont des données précieuses pour un plan de maintenance prédictive. Les répertorier de manière systématique lors des inspections de routine permet de construire un historique de l’état du dallage et de déclencher un diagnostic approfondi bien avant que la situation ne devienne critique. C’est en apprenant à lire ces signaux faibles que l’on passe d’une gestion réactive à un pilotage expert.

À quelle fréquence inspecter votre dallage industriel pour prévenir les désordres majeurs ?

Instaurer un programme d’inspection régulier est le fondement de toute stratégie de maintenance prédictive. Cependant, une fréquence unique pour tous les sites serait une erreur. L’intervalle optimal entre deux inspections dépend de deux facteurs clés : l’intensité du trafic (charges, fréquence de passage) et la vulnérabilité du sol support (notamment la présence d’argiles sensibles au phénomène de retrait-gonflement). Un dallage très sollicité sur un sol stable ne présente pas le même profil de risque qu’un dallage à faible trafic sur une zone argileuse.

Il est donc nécessaire de moduler la fréquence des inspections en fonction de ce couple risque/sollicitation. On distingue deux types d’inspections : l’inspection visuelle de routine, qui peut être réalisée par les équipes internes pour détecter les signes avant-coureurs, et l’inspection experte, menée par un spécialiste avec des outils de mesure (laser, géoradar) pour une évaluation approfondie. Une bonne pratique consiste à créer une matrice de fréquence adaptée à chaque zone de votre site.

Le tableau ci-dessous, inspiré des bonnes pratiques et des exigences indirectes liées au DTU 13.3, propose une grille de décision pour établir votre calendrier d’inspection. Il intègre également la notion d’événement exceptionnel, qui doit déclencher une inspection immédiate.

Un événement exceptionnel, comme une canicule historique qui assèche les sols argileux, l’introduction d’un nouveau type de chariot plus lourd, ou même un micro-séisme local, doit systématiquement remettre en question l’état du dallage. Ces événements peuvent être le déclencheur d’un désordre latent. En appliquant cette grille, vous structurez votre surveillance et vous vous dotez d’un système d’alerte précoce, transformant des inspections subies en un véritable outil de pilotage des risques.

Comment réaliser un diagnostic complet de votre sol de 1000 m² en 2 jours ?

Pour un gestionnaire, le temps est une ressource critique. L’idée d’un diagnostic de sol peut faire craindre une immobilisation prolongée et des analyses interminables. Pourtant, avec une méthodologie optimisée et l’appui des technologies non destructives, il est tout à fait possible de réaliser un diagnostic complet et fiable d’une surface de 1000 m² en seulement deux jours, sans perturber significativement l’activité. La clé réside dans une planification « commando » qui maximise l’efficacité de chaque étape.

L’objectif est d’utiliser le géoradar (GPR) non pas comme un simple outil de vérification, mais comme un guide pour cibler les investigations complémentaires. Au lieu de réaliser des carottages au hasard, on cartographie d’abord l’intégralité de la surface pour identifier avec précision les zones qui méritent une analyse plus poussée. Cette approche réduit drastiquement le nombre d’interventions destructives et concentre les efforts là où ils sont le plus nécessaires. Un tel diagnostic peut être mené par une équipe de 2 à 3 techniciens spécialisés.

Le plan d’action suivant détaille le déroulement d’une mission de diagnostic express, optimisée pour fournir des conclusions rapides et opérationnelles aux décideurs. C’est un exemple concret de la manière dont la technologie transforme le diagnostic de structure en un processus agile et à forte valeur ajoutée.

Pourquoi un compactage à 92 % au lieu de 95 % coûte 20 000 € de reprise de dalle ?

La stabilité d’un dallage repose entièrement sur la qualité de son assise. Le défaut de conception le plus courant, et aux conséquences les plus graves, est un mauvais compactage de la plateforme support. Les normes, notamment le DTU 13.3 qui régit la conception des dallages, sont très claires : la plateforme doit atteindre un objectif de compactage précis, généralement 95% de l’optimum Proctor modifié (OPM). Cet objectif n’est pas arbitraire ; il garantit que le sol a atteint une densité suffisante pour supporter durablement les charges qui lui seront appliquées sans subir de tassement excessif.

Le problème est que la relation entre le taux de compactage et la capacité portante du sol n’est pas linéaire. Une petite économie ou un manque de rigueur lors de la phase de terrassement peut avoir des conséquences disproportionnées. En effet, les études géotechniques et les retours d’expérience montrent qu’une baisse de seulement 3% du taux de compactage (passer de 95% à 92% de l’OPM) peut réduire la capacité portante du sol de 20 à 30%. Concrètement, cela signifie que le dallage, même s’il est parfaitement dimensionné sur le papier, est en réalité construit sur une fondation incapable de le supporter correctement.

Cette faiblesse originelle est une bombe à retardement. Pendant les premières années, rien ne se passe. Puis, sous l’effet des charges répétées du trafic et des variations hydriques du sol, le tassement s’amorce. Les affaissements apparaissent, les joints s’ouvrent, et les fissures se propagent. La facture finale pour la reprise d’une dalle de quelques centaines de mètres carrés, incluant les coûts d’injection de résine ou de reconstruction partielle et surtout l’impact sur l’exploitation, peut facilement dépasser plusieurs dizaines de milliers d’euros. Ce coût exorbitant est la conséquence directe d’un défaut de quelques pourcents lors de la construction, un défaut que seul un contrôle qualité rigoureux lors des travaux initiaux aurait pu prévenir. Pour un dallage existant, le diagnostic de ce péché originel est crucial pour comprendre la cause racine des désordres.

Comment diagnostiquer votre sol industriel dégradé pour décider entre réparation et remplacement ?

Le processus de décision face à un dallage dégradé doit être méthodique, passant d’un diagnostic factuel à un arbitrage éclairé. Il ne s’agit plus de simplement « constater » une fissure, mais de suivre un parcours analytique complet pour choisir la solution la plus pertinente sur le long terme. Ce parcours commence par la quantification du problème, se poursuit par l’identification de ses causes profondes, et se conclut par une comparaison objective des options de traitement. Un diagnostic réussi n’est pas celui qui confirme la présence d’un défaut, mais celui qui fournit tous les éléments nécessaires pour prendre la meilleure décision technique et financière.

La première phase est l’état des lieux quantifié. À l’aide d’un relevé topographique laser et d’une cartographie des fissures, on mesure l’ampleur des désordres : ampleur des affaissements (en mm), longueur et ouverture des fissures, superficie des zones faïencées. La seconde phase, l’investigation des causes, utilise le géoradar pour sonder le sous-dallage à la recherche de vides, d’humidité ou de défauts de ferraillage, complété par des carottages et essais de portance ciblés. C’est cette phase qui permet de répondre à la question « Pourquoi ? ». Est-ce un problème de sol, un défaut de conception, une surcharge ?

Enfin, la troisième phase est l’arbitrage des solutions. Armé des données précédentes, le gestionnaire peut comparer objectivement l’injection de résine, la reconstruction partielle ou totale, ou même une simple surveillance armée si le risque est faible. Cet arbitrage doit aujourd’hui intégrer de nouveaux critères, comme l’empreinte environnementale de l’intervention, un facteur de plus en plus important dans la politique RSE des entreprises.

Le diagnostic moderne n’est donc plus une simple expertise technique ; c’est un processus complet d’aide à la décision stratégique, intégrant des contraintes opérationnelles, financières et désormais environnementales.

Pour traduire ces principes en action, la première étape consiste à évaluer le niveau de criticité de vos dallages et à planifier un diagnostic initial sur la zone la plus stratégique de votre site. C’est en initiant cette démarche proactive que vous transformerez une potentielle source de problèmes en un actif parfaitement maîtrisé et pérenne.
