Comment concevoir un sol pour zones à trafic intense supportant 10 tonnes par essieu ?

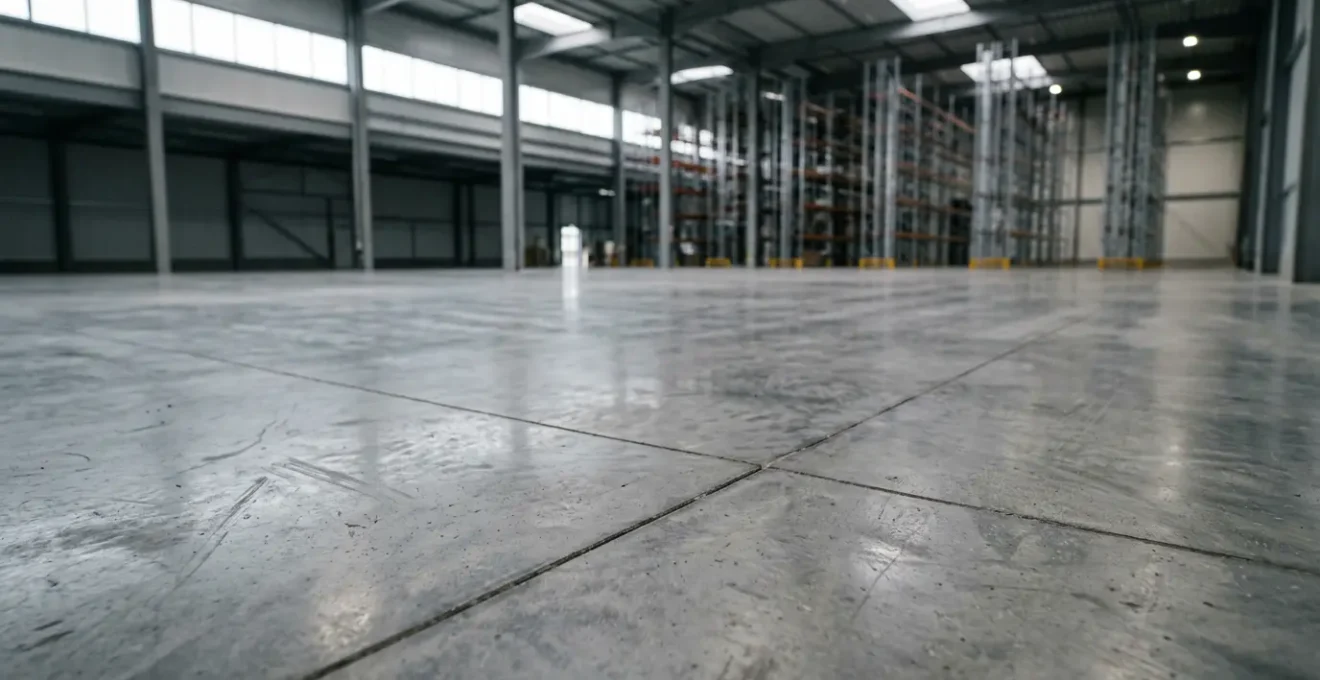

La vision d’une dalle en béton fraîchement coulée, lisse et uniforme, peut rapidement virer au cauchemar pour un maître d’ouvrage. Quelques mois, voire quelques semaines de passages répétés de chariots élévateurs, et le spectre de la fissuration apparaît, compromettant la sécurité et l’efficacité des opérations logistiques. Face à un cahier des charges imposant une résistance à 10 tonnes par essieu, la première intuition est souvent de surdimensionner l’épaisseur de la dalle, en espérant que la masse suffira à absorber les contraintes. Cette approche, bien que rassurante en apparence, est une simplification dangereuse.

Les discussions se concentrent généralement sur le choix entre un béton fibré et un treillis soudé, ou sur le dosage en ciment. Pourtant, ces considérations sont incomplètes si elles ne s’inscrivent pas dans une vision globale. La véritable ingénierie d’un dallage à haute performance réside ailleurs, dans des détails souvent négligés qui font toute la différence entre un sol durable et une source de coûts de maintenance exponentiels.

Mais si la clé n’était pas l’épaisseur brute, mais la maîtrise des interactions dynamiques entre le véhicule, la dalle et son support ? Et si la cause première des défaillances se cachait, non pas dans la note de calcul, mais dans des gestes techniques en apparence anodins sur le chantier ? Cet article propose une approche de dimensionnement fondée sur l’analyse des points de rupture critiques. Nous allons décomposer les mécanismes qui mènent à la dégradation et fournir les outils méthodologiques et normatifs pour concevoir un dallage qui résiste, non pas par la force brute, mais par l’intelligence de sa conception.

Nous aborderons les causes de la fissuration prématurée, les méthodes de calcul de l’épaisseur et du ferraillage, les critères de choix des matériaux, ainsi que les points de vigilance critiques comme la cure du béton et l’inspection. Ce guide vous donnera les clés pour un dimensionnement conforme aux règles de l’art et aux exigences du DTU 13.3.

Pourquoi votre dalle industrielle se fissure après seulement 50 000 passages de chariot ?

La fissuration prématurée d’un dallage est rarement le fruit du hasard ou d’une simple fatalité. Contrairement à une idée reçue, elle n’est pas toujours la conséquence d’une charge roulante excessive, mais bien plus souvent celle d’une mise en œuvre défaillante qui ne respecte pas les principes fondamentaux de la physique du béton. Le retrait hydraulique, processus inévitable durant lequel le béton perd son eau et se contracte, est le principal responsable. Si cette contraction est contrainte, des contraintes de traction internes apparaissent et, lorsqu’elles dépassent la résistance du béton encore jeune, la fissure se forme.

Les investigations menées sur des sinistres révèlent une récurrence alarmante de mauvaises pratiques. En effet, selon l’Agence Qualité Construction, les causes principales de fissuration prématurée sont une combinaison de facteurs : absence de joint de désolidarisation périphérique, sciage insuffisant ou tardif des joints de fractionnement, ajouts d’eau excessifs sur chantier pour faciliter la mise en place, et une cure du béton mal réalisée ou inexistante. Chacun de ces éléments amplifie les effets du retrait et crée des points de faiblesse structurelle.

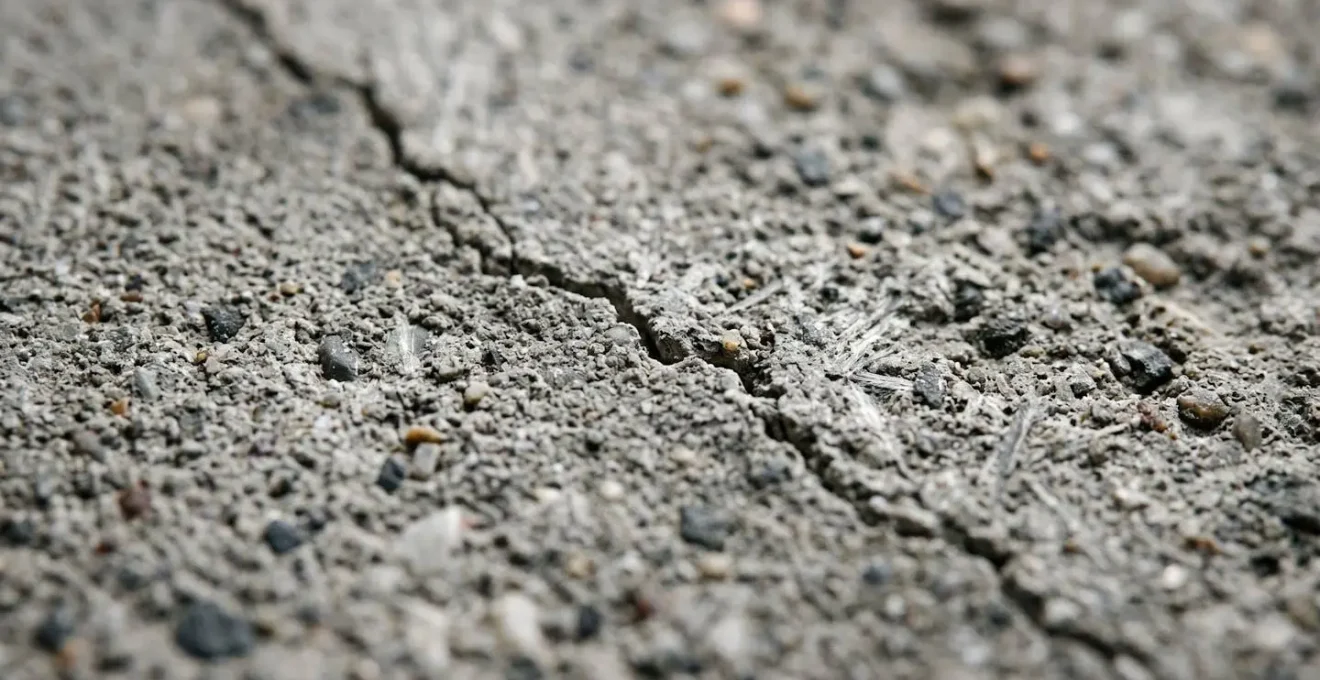

Ce phénomène se manifeste par un réseau de fissures anarchiques, appelé faïençage, ou par des fissures franches qui suivent le tracé des panneaux de dallage. La compréhension de ces mécanismes est le premier pas vers une conception robuste : un bon dallage n’est pas celui qui ne se fissure pas, mais celui dont la fissuration est anticipée, contrôlée et guidée vers les joints prévus à cet effet.

Comment calculer l’épaisseur de dalle pour un entrepôt avec gerbeurs de 5 tonnes ?

Le dimensionnement de l’épaisseur d’une dalle industrielle est une étape qui ne peut se résumer à une simple abaque. Il dépend d’une analyse multifactorielle dictée par le DTU 13.3 « Dallages – Conception, calcul et exécution ». La première variable fondamentale à caractériser est la qualité du support. On ne parle pas simplement de « bon sol », mais de son module de réaction (dit coefficient k), qui mesure sa capacité à réagir à une charge sans se déformer excessivement. Un sol bien compacté et préparé est essentiel. À ce titre, le DTU 13.3 impose un module de déformation du support d’au moins 50 MPa/m pour les dallages industriels, contre 30 MPa/m pour un dallage de maison individuelle.

Ensuite, il faut analyser précisément les charges. Pour un gerbeur de 5 tonnes, il est crucial de ne pas considérer cette masse comme uniformément répartie. Le calcul se base sur les charges par roue, qui représentent des charges ponctuelles très agressives pour la dalle. Il faut également prendre en compte les charges statiques, comme celles des racks de stockage, qui se traduisent par des charges linéiques sous les montants. Le calcul vise à s’assurer que la contrainte de traction maximale générée par la flexion de la dalle sous ces charges reste inférieure à la résistance en traction du béton.

La méthodologie de calcul est clairement encadrée, comme le précise le bureau d’études Structalis :

Le calcul est réalisé selon le DTU 13.3 et le guide technique CSTB TR11 qui fixent les méthodologies de dimensionnement sous charges de chariots élévateurs (charges à la roue), de racks de stockage (charges linéiques aux pieds) et de charges réparties lourdes.

– Structalis Bureau d’études, Guide technique dimensionnement dallages industriels

L’épaisseur sera donc le résultat d’un arbitrage entre la portance du sol, l’intensité des charges les plus défavorables et la classe de résistance du béton choisi (par exemple, un C25/30). Oublier l’une de ces variables conduit inévitablement à un sous-dimensionnement ou un surdimensionnement coûteux.

Béton fibré ou dalle armée : le bon choix pour 200 passages/jour de chariots élévateurs ?

Le choix entre un béton fibré et un dallage armé d’un treillis soudé est une question centrale pour les zones à trafic intense. Il ne s’agit pas d’une solution universellement supérieure à l’autre, mais d’un choix technique qui dépend des contraintes spécifiques du projet. Le béton additionné de fibres (métalliques ou synthétiques) offre une alternative intéressante à l’armature traditionnelle. Les fibres, réparties de manière tridimensionnelle dans la masse du béton, agissent comme des milliers de micro-armatures qui cousent les micro-fissures dès leur naissance, limitant ainsi leur propagation. Cette caractéristique améliore la ductilité du matériau et sa résistance aux chocs et à la fatigue, ce qui est particulièrement pertinent pour un trafic roulant quotidien.

Les bétons fibrés métalliques structurels peuvent même, dans certains cas, se substituer entièrement au treillis soudé pour la reprise des efforts de flexion. Ils présentent l’avantage d’une mise en œuvre simplifiée et plus rapide, en supprimant l’étape de pose et de calage du treillis. En termes de performance pure, les bétons fibrés peuvent présenter une résistance à la flexion jusqu’à 20% supérieure à celle d’un béton standard de même classe. Cependant, leur usage est encadré par des avis techniques (ATec) et ne convient pas à toutes les situations, notamment en zone sismique où le DTU 13.3 peut imposer des armatures traditionnelles.

Pour faire un choix éclairé, il est indispensable de comparer les deux solutions sur la base de critères techniques précis, comme le présente l’analyse comparative suivante.

En synthèse, pour un trafic de 200 passages par jour, un béton fibré structurel est une solution performante et économiquement viable, à condition que les charges ponctuelles (pieds de racks, machines) ne soient pas extrêmes et que le contexte réglementaire (sismique) l’autorise. Pour les charges les plus lourdes ou les sols les plus difficiles, le treillis soudé reste la solution de référence.

L’erreur de cure du béton qui divise par 2 la résistance aux charges roulantes

La cure du béton est l’acte de soin le plus crucial et pourtant le plus souvent négligé dans la vie d’un dallage. Immédiatement après sa mise en place, le béton a besoin d’eau pour que les réactions chimiques d’hydratation du ciment se déroulent correctement et lui confèrent sa résistance finale. Une évaporation trop rapide de cette eau, sous l’effet du soleil, du vent ou d’une faible hygrométrie, stoppe net ce processus en surface. Le résultat est une « peau » de dalle fragile, poreuse et particulièrement vulnérable à l’abrasion et à la fissuration par retrait. Cette erreur peut réduire drastiquement la durabilité et la résistance de surface, bien plus que ne le ferait une légère erreur de dosage.

La résistance aux charges roulantes dépend en grande partie de la qualité de cette couche superficielle de quelques centimètres. Une cure défaillante entraîne un béton de surface peu résistant qui s’effritera et se dégradera rapidement sous le passage répété des roues de chariots. Il ne s’agit pas d’une hypothèse, mais d’un constat systématique dans les expertises de sinistres. En effet, l’Agence Qualité Construction identifie que la mauvaise réalisation de la cure du béton, voire son absence, est l’un des facteurs les plus aggravants dans l’apparition de pathologies de surface et de fissuration.

Le remède est pourtant simple et clairement prescrit par la norme. Le DTU 13.3 est explicite sur cette obligation, comme le rappelle la norme NF DTU 13.3 :

La face supérieure du dallage doit faire l’objet d’une cure par application d’un produit de cure, par arrosage ou par tout autre moyen permettant de maintenir l’humidité en surface.

– NF DTU 13.3, Norme française travaux de dallages

L’application d’un produit de cure par pulvérisation juste après le surfaçage est la méthode la plus courante et la plus efficace. Ce produit forme un film imperméable qui empêche l’évaporation de l’eau. D’autres méthodes comme la pose d’un film polyane ou un arrosage régulier sont possibles mais souvent moins pratiques à mettre en œuvre. Ignorer cette étape pour économiser quelques euros par mètre carré revient à compromettre un investissement de plusieurs dizaines de milliers d’euros.

À quelle fréquence inspecter un sol d’entrepôt logistique soumis à 500 passages/jour ?

Un dallage industriel, même parfaitement conçu, n’est pas un ouvrage inerte. Soumis à un trafic intense de 500 passages par jour, il subit des contraintes de fatigue et d’usure continues. Mettre en place un programme d’inspection et de maintenance préventive n’est pas une option, mais une nécessité pour garantir la sécurité des opérations et la pérennité de l’investissement. L’objectif n’est pas d’attendre l’apparition de dégradations majeures, mais de détecter les signes avant-coureurs pour intervenir de manière ciblée et à moindre coût. Une petite fissure ou un épaufrure de joint non traitée peut rapidement s’aggraver sous l’effet des chocs des roues, menant à des réparations lourdes et à des arrêts d’exploitation.

L’expérience montre que l’évolution des dégradations peut être très rapide. Un témoignage d’un propriétaire d’un garage à Coignières illustre cette dynamique :

Les fissures sur ma dalle de garage sont apparues progressivement. Au début, elles étaient à peine visibles, mesurant moins d’un millimètre. En six mois, certaines ont atteint 3 mm de largeur. L’intervention rapide de M. Delfy a permis d’éviter une dégradation plus importante de la structure.

– Propriétaire à Coignières, Témoignage Delfy Expertise

Pour un environnement industriel avec un trafic lourd et quotidien, la fréquence des inspections doit être adaptée. Un plan d’entretien rigoureux devrait inclure plusieurs niveaux de vigilance :

• Inspection visuelle hebdomadaire : Effectuée par les équipes opérationnelles, elle vise à repérer toute nouvelle dégradation évidente (fissures, éclats aux joints, nids-de-poule).
• Inspection détaillée trimestrielle : Réalisée par un responsable maintenance, elle consiste à parcourir systématiquement les allées de circulation pour suivre l’évolution des désordres connus et en détecter de nouveaux.
• Audit structurel annuel ou bisannuel : Mené par un expert ou un bureau d’études, il permet de mesurer précisément l’ouverture et le désaffleur des fissures, de vérifier la planéité et de recommander des actions correctives de fond.

Ce suivi régulier permet de passer d’une maintenance curative coûteuse à une maintenance prédictive, en planifiant les interventions (injection de résine, réparation de joints) avant que les dommages ne deviennent critiques.

Comment calculer le ferraillage nécessaire pour une dalle de 15 cm sur sol compressible ?

Le calcul du ferraillage pour un dallage sur sol compressible est une opération critique qui va bien au-delà du simple respect d’un ratio minimal. Sur un sol qui présente des risques de tassements différentiels, le rôle de l’armature en treillis soudé est double. Premièrement, il participe à la reprise des efforts de flexion dus aux charges d’exploitation. Deuxièmement, et c’est là son rôle le plus fondamental, il assure la maîtrise de la fissuration due au retrait et aux éventuels mouvements du support. L’objectif n’est pas d’empêcher les fissures d’apparaître, ce qui est impossible, mais de les répartir en un réseau de micro-fissures dont l’ouverture est contrôlée et maintenue à un niveau acceptable pour la durabilité de l’ouvrage.

Pour un dallage industriel, le DTU 13.3 est très clair sur les exigences minimales. Indépendamment du calcul de flexion, il est imposé d’intégrer une armature de peau anti-fissuration. Pour les dallages industriels, le DTU 13.3 impose une section d’armature représentant au minimum 0,06% de la section du béton. Pour une dalle de 15 cm (soit 0,15 m), la section d’acier minimale par mètre linéaire doit donc être de 0,15 m * 1 m * 0.0006 = 0,9 cm²/m. Cette valeur correspond typiquement à un treillis soudé de type ST15C, qui est justement préconisé pour des épaisseurs de 15 à 23 cm.

L’importance de cette armature est soulignée par l’Eurocode 2, qui rappelle son rôle essentiel pour la pérennité.

Le ferraillage n’est pas que pour la charge : son rôle crucial dans la gestion du retrait et la limitation de l’ouverture des fissures à moins de 0,3 mm, une exigence pour la durabilité.

– Eurocode 2 – Infociments, Maîtrise de la fissuration structurelle des ouvrages en béton armé

Le calcul précis doit ensuite intégrer les charges pour vérifier que ce ferraillage minimal est suffisant. Si les contraintes de flexion sous charge sont plus importantes, il faudra augmenter la section d’acier en conséquence, en passant par exemple à un treillis ST20C ou ST25C.

Comment calculer la section d’acier nécessaire pour une dalle de 18 cm sous 8 tonnes ?

Le calcul de la section d’acier pour une dalle de 18 cm soumise à une charge par essieu de 8 tonnes est un exercice d’ingénierie qui doit intégrer plusieurs facteurs aggravants, au-delà de la simple charge statique. Le point le plus critique à considérer est la nature dynamique de la charge roulante. Un chariot en mouvement, surtout lors des freinages, accélérations ou virages, exerce sur la dalle des contraintes bien supérieures à son poids nominal. Pour prendre en compte cet effet, les normes imposent d’appliquer un coefficient de majoration.

Le DTU 13.3 est formel sur ce point. Pour des engins de manutention circulant à une vitesse inférieure à 20 km/h, selon le DTU 13.3, les sollicitations dues aux charges roulantes sont affectées d’un coefficient de majoration dynamique de 1,15. Ainsi, la charge de calcul n’est pas de 8 tonnes, mais de 8 * 1.15 = 9,2 tonnes.

L’autre point de vigilance majeur est la répartition de cette charge. Une erreur fréquente consiste à confondre la charge par essieu et la charge par roue. Comme le rappelle le bureau d’études Structalis, c’est une erreur classique qui mène à un sous-dimensionnement critique.

Ne pas confondre charge par essieu et charge par roue : l’erreur de calcul classique qui conduit à un sous-dimensionnement du ferraillage supérieur.

– Structalis, Guide calcul dallage industriel

Une charge de 8 tonnes par essieu se répartit généralement sur deux roues (ou deux paires de roues jumelées). La charge ponctuelle à considérer pour le calcul de la flexion est donc d’environ 4 tonnes (majorées dynamiquement). C’est cette charge de 4,6 tonnes appliquée sur la surface de contact du pneumatique qui va générer le moment de flexion maximal dans la dalle. La section d’acier, positionnée en partie inférieure (pour les charges en plein panneau) et supérieure (au droit des joints), devra être suffisante pour reprendre les efforts de traction induits par ce moment fléchissant, tout en respectant le minimum syndical de 0,06% de la section de béton pour la gestion du retrait (soit 1,08 cm²/m pour une dalle de 18 cm, équivalent à un ST20C).

Quand l’armature en acier devient-elle indispensable dans un dallage industriel ?

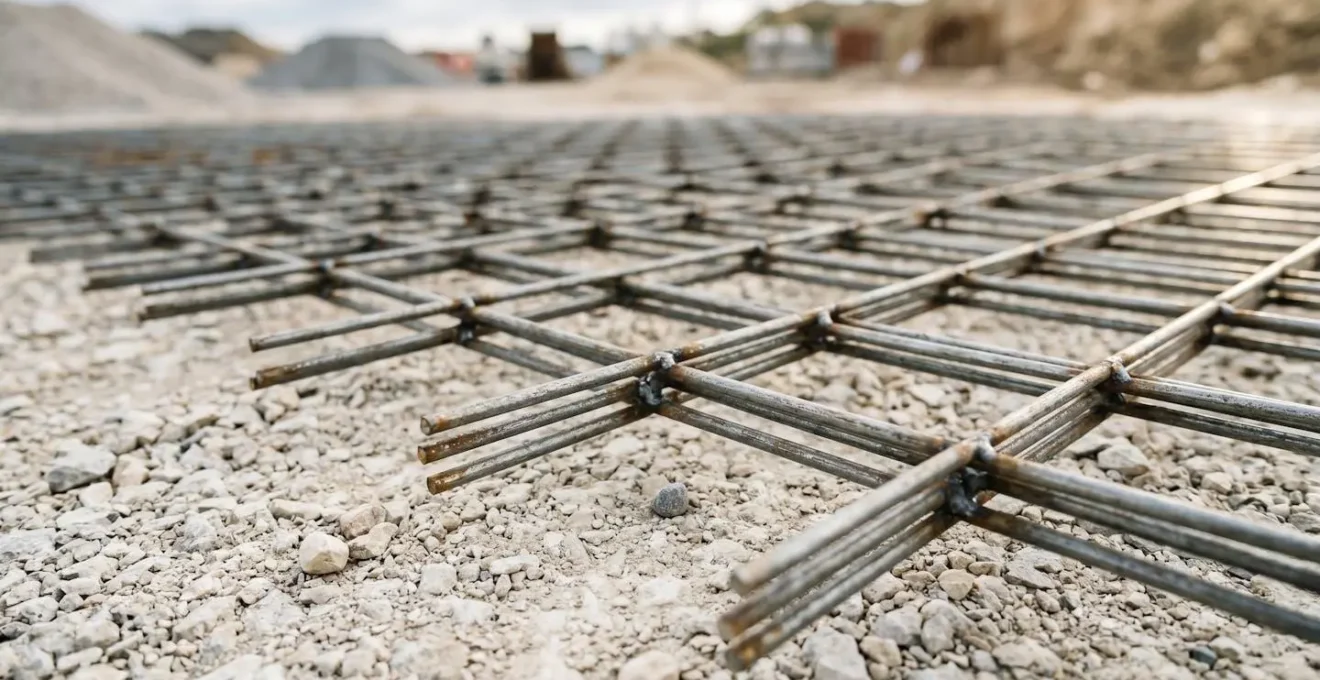

La question de la nécessité d’une armature en acier (treillis soudé) ne se pose pas systématiquement. Pour des charges faibles, un dallage non armé ou un béton de fibres peut suffire. Cependant, dès que l’on entre dans le domaine industriel, la présence d’une armature devient la règle plutôt que l’exception. Le DTU 13.3 définit des seuils clairs pour distinguer un local à usage courant d’un local industriel nécessitant des dispositions constructives renforcées.

Ainsi, le DTU 13.3 définit qu’un local est considéré à usage industriel si soumis à des charges d’exploitation supérieures à 1 t/m² réparties, ou à des charges concentrées supérieures à 1 tonne. Pour un entrepôt logistique avec des gerbeurs de 5 tonnes et des racks de stockage, on dépasse très largement ces seuils. L’armature en treillis soudé devient donc non seulement recommandée, mais normativement indispensable.

Au-delà de ces seuils de charge généraux, plusieurs facteurs spécifiques rendent le recours à une armature en acier non négociable :

• Charges ponctuelles élevées : La présence de machines-outils, de pieds de racks lourds ou de tout équipement générant des charges ponctuelles supérieures à 3 tonnes impose un ferraillage calculé pour diffuser ces efforts.
• Sol compressible : Si le sol sous-jacent présente un risque de tassement, même faible, le treillis soudé est essentiel pour conférer à la dalle une certaine capacité de flexion et pour contrôler l’ouverture des fissures qui ne manqueront pas d’apparaître.
• Exigences de planéité strictes : Dans les entrepôts à grande hauteur (VNA – Very Narrow Aisle), la moindre déformation ou fissuration peut compromettre la sécurité et l’efficacité des chariots. Le ferraillage contribue à maintenir la géométrie de la dalle.
• Zones à risque sismique : Dans les zones sismiques de niveau modéré et plus, l’utilisation de fibres comme seule armature structurelle est généralement proscrite. Le treillis soudé est requis pour assurer la ductilité de la structure.

En somme, l’armature en acier n’est pas un simple « plus » pour la solidité. C’est un composant technique essentiel qui remplit des fonctions multiples : reprise des charges, maîtrise du retrait, contrôle de la fissuration et assurance de la cohésion de la dalle en cas de mouvement du support. Son absence dans un contexte industriel est une non-conformité majeure.

Pour assurer la conformité et la longévité de votre projet de dallage industriel, la prochaine étape consiste à faire valider votre cahier des charges et vos notes de calcul préliminaires par un bureau d’études structures spécialisé.
