Quel sol pour minimiser l’usure due aux chariots et palettiers dans un entrepôt logistique ?

La vision est familière pour tout gestionnaire de site logistique : des fissures qui serpentent le long des allées, des joints de dilatation qui s’écaillent, et ce bruit de vibration caractéristique d’un chariot élévateur traversant une zone dégradée. Ces symptômes ne sont pas de simples désagréments esthétiques ; ils sont le signe d’une perte de performance silencieuse mais continue. Chaque secousse use prématurément les roues et les composants électroniques des engins. Chaque imperfection force le cariste à ralentir, impactant directement les cadences de picking et d’expédition. Face à cela, la réaction instinctive est souvent de chercher le matériau « le plus dur » ou la solution la plus rapide à mettre en œuvre.

Les approches conventionnelles se limitent souvent à un débat entre un béton quartzé plus épais ou l’application d’une résine époxy. Si ces choix sont pertinents, ils ne répondent qu’à une partie du problème. On oublie souvent que le sol d’un entrepôt n’est pas une surface passive, mais un composant actif de l’écosystème logistique. Il interagit en permanence avec les engins de manutention, subissant des contraintes bien plus complexes qu’une simple charge statique.

Mais si la véritable clé n’était pas la dureté du matériau, mais plutôt la conception d’un système sol-chariot optimisé ? L’angle de cet article est de dépasser la simple comparaison de produits pour analyser les forces physiques en jeu. Nous verrons que la planéité millimétrique et la capacité d’un sol à absorber les contraintes dynamiques sont des leviers de performance bien plus puissants que sa seule résistance à la compression. Il ne s’agit plus de choisir un revêtement, mais de concevoir une infrastructure qui soutient activement la fluidité et la pérennité de vos opérations.

Cet article va donc décomposer les mécanismes de dégradation, vous fournir les critères pour un choix éclairé en fonction de votre activité, et vous donner des protocoles concrets pour la maintenance et la rénovation, afin que votre sol devienne un véritable atout stratégique.

Pourquoi les sols d’entrepôt se dégradent 3 fois plus vite avec des chariots à fourche ?

Un rack de stockage exerce une pression statique, prévisible et répartie. Un chariot élévateur, en revanche, est un agent de dégradation dynamique et concentré. La principale raison de cette usure accélérée réside dans la nature des contraintes mécaniques qu’il impose au sol. Contrairement aux charges statiques des palettiers, un chariot combine plusieurs forces destructrices : le poinçonnement, l’abrasion et le cisaillement. Le poids total de l’engin et de sa charge n’est pas réparti sur une large surface, mais se concentre sur les quelques centimètres carrés des roues.

Lorsqu’un chariot est en mouvement, cette pression est exacerbée. Les phases d’accélération, de freinage et surtout de virage créent des forces de cisaillement intenses à la surface du sol. Les roues, souvent en matériaux très durs comme le polyuréthane pour minimiser la résistance au roulement, agissent comme un outil d’usure, arrachant les microparticules du revêtement. C’est le phénomène d’abrasion. Le poinçonnement est encore plus critique : à l’arrêt, le poids peut atteindre des valeurs extrêmes sur une zone minuscule. Des spécialistes du stockage industriel estiment que le poids d’un chariot peut représenter 7 à 8 tonnes concentrées sur 80 à 100 cm², créant des pressions locales bien supérieures à celles exercées par les racks.

Ce cycle répété de pressions intenses et de frottements finit par fatiguer la structure superficielle du sol. Que ce soit une dalle béton ou un revêtement en résine, cette fatigue se manifeste d’abord par du micro-fissurage, puis par l’apparition de poussière (signe de désagrégation du matériau), et enfin par des dégradations visibles comme l’écaillage ou les nids-de-poule. Un sol non conçu pour ce type de trafic dynamique entrera donc dans un cycle de dégradation rapide, nécessitant des réparations fréquentes qui impactent les opérations.

La solution ne consiste donc pas seulement à augmenter la dureté, mais à choisir un système de sol dont la couche de surface est spécifiquement formulée pour résister à cette combinaison unique de poinçonnement et d’abrasion.

Comment choisir un sol pour un entrepôt de 5000 m² avec racks de 9 m de hauteur ?

Dans un entrepôt à grande hauteur, la planéité du sol cesse d’être un simple critère de confort pour devenir un facteur de performance et de sécurité critique. Le problème fondamental est le phénomène d’amplification angulaire : le moindre défaut de planéité au sol est démultiplié à mesure que le mât du chariot s’élève. Une ondulation ou une pente de quelques millimètres au niveau des roues peut se traduire par une oscillation de plusieurs centimètres au sommet du mât, à 9 mètres de hauteur.

Cette oscillation a des conséquences opérationnelles directes. Premièrement, elle contraint l’opérateur à ralentir considérablement lors des opérations de dépose et de reprise de palettes en hauteur pour stabiliser la charge et viser correctement l’alvéole. Deuxièmement, elle augmente le risque de heurt avec les lisses du rayonnage, pouvant endommager la marchandise, le rack ou même déstabiliser le chariot. Comme l’explique une analyse technique sur la planimétrie, une inclinaison minime au sol se transforme en une déviation significative à hauteur du mât, affectant directement la vitesse et la sécurité des cycles de manutention.

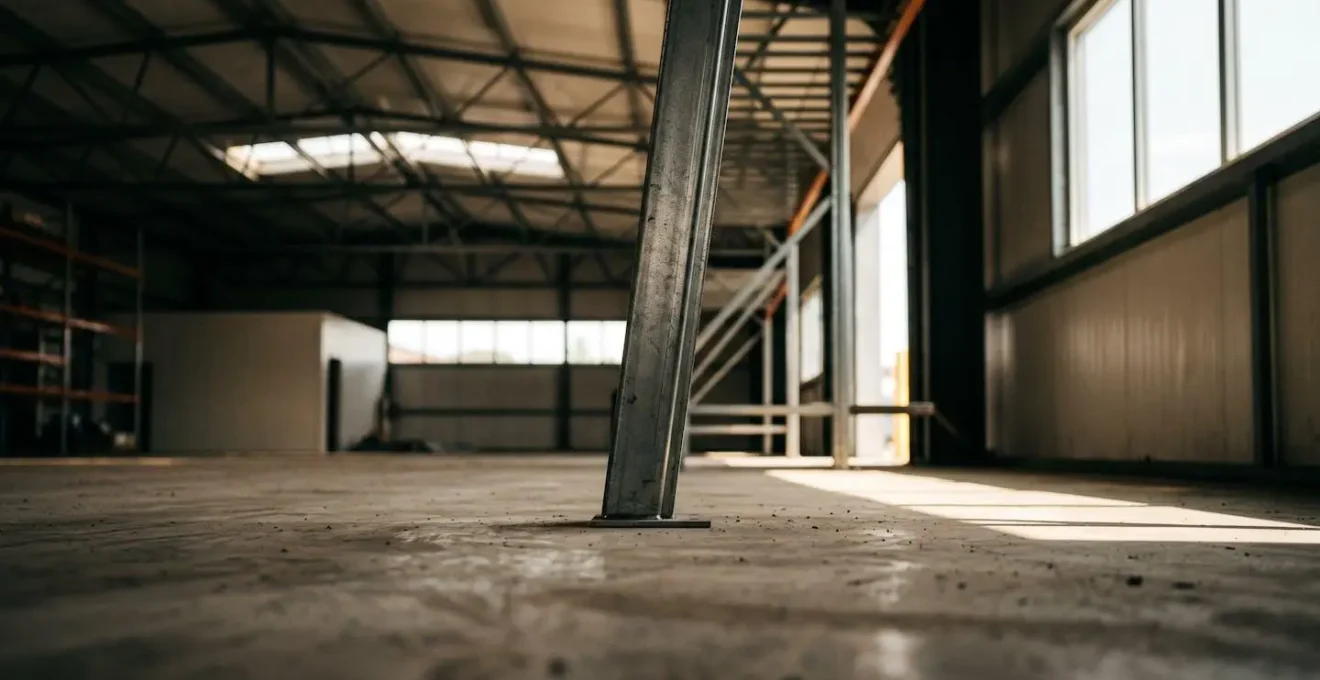

L’illustration ci-dessous conceptualise ce phénomène d’amplification des défauts en hauteur, où une imperfection mineure à la base entraîne une déviation majeure au sommet.

Ce schéma met en évidence pourquoi, pour un entrepôt de ce type, le critère de choix numéro un pour le sol n’est pas le matériau (béton ou résine), mais la garantie d’une planéité et d’une horizontalité parfaites, conformes aux normes les plus strictes (comme la norme britannique TR34, catégorie « Superflat »). Le cahier des charges de la réalisation du sol doit donc imposer des tolérances très faibles, vérifiées par des mesures topographiques précises avant même l’installation des racks. Ignorer cet aspect revient à intégrer un frein à la productivité et un risque sécuritaire au cœur même de son infrastructure.

Ainsi, le surcoût initial lié à l’obtention d’un sol « superflat » est rapidement amorti par la fluidité des opérations, la réduction des risques d’incidents et la diminution de l’usure des chariots élévateurs.

Béton lissé ou résine époxy : lequel pour un entrepôt avec 50 mouvements/heure ?

Un trafic de 50 mouvements par heure correspond à une activité intense, où les allées principales sont soumises à un passage quasi constant. Dans ce contexte, la résistance à l’abrasion et la capacité du sol à supporter les contraintes de cisaillement des roues deviennent les critères de décision primordiaux. Le choix entre un béton lissé (souvent traité avec un durcisseur de surface au quartz) et une résine époxy n’est plus une question de préférence, mais d’adéquation technique à l’intensité du trafic.

Le béton lissé traité offre une très grande dureté et une excellente résistance à la compression. C’est une solution robuste et économique pour les zones de stockage statique. Cependant, sous un trafic intense et répétitif, sa couche de surface peut finir par s’user et générer de la poussière. La résine époxy, quant à elle, bien que représentant un investissement initial plus élevé, est spécifiquement formulée pour offrir une résistance supérieure aux agressions dynamiques. Comme le confirme une analyse des revêtements industriels, les sols en époxy sont particulièrement performants face à l’abrasion, au trafic intense et aux charges. Leur surface monolithique (sans joints) et leur légère élasticité leur permettent de mieux supporter les chocs et les torsions infligés par les roues des chariots.

La comparaison suivante, basée sur des données techniques de spécialistes comme Sika, synthétise les points forts et les faiblesses de chaque solution dans un contexte à haute cadence.

Pour un entrepôt avec 50 mouvements/heure, la résine époxy est techniquement supérieure, notamment dans les allées de circulation principales. Sa surface lisse réduit les vibrations des chariots et sa résistance chimique est un atout en cas de fuite de batterie ou d’hydrocarbures. Une approche hybride est souvent la plus rentable : une résine époxy haute performance dans les axes à fort trafic, et un béton traité dans les zones de stockage moins fréquentées.

L’investissement dans une solution adaptée à l’intensité réelle du flux se traduit par une réduction des coûts de maintenance à long terme et une préservation de la valeur de l’outil logistique.

L’erreur de planéité qui ralentit de 20 % les opérations de picking dans votre entrepôt

Le lien entre la planéité du sol et la productivité est direct et mesurable. Une surface irrégulière, même avec des défauts qui semblent mineurs, génère des vibrations continues dans les chariots élévateurs. Ces vibrations ne sont pas anodines : elles constituent la cause première du ralentissement des opérations et de l’usure accélérée du matériel. Un cariste, même inconsciemment, réduira sa vitesse pour compenser l’inconfort et le sentiment d’insécurité causés par les secousses. Cette réduction de vitesse, cumulée sur des centaines de trajets quotidiens, peut facilement entraîner une perte de productivité de l’ordre de 20 % ou plus dans les allées les plus affectées.

D’un point de vue technique, le problème est clairement identifié. Selon des experts en planéité des sols industriels, les chariots dotés de roues dures sont extrêmement sensibles aux imperfections. Les vibrations entraînent une perte de stabilité de la charge, une usure prématurée des pneus, des roulements, et surtout des composants électroniques sensibles qui ne sont pas conçus pour supporter des chocs répétés. Le coût de la non-planéité se mesure donc à la fois en temps perdu et en frais de maintenance accrus sur la flotte de chariots.

Au-delà de la performance, la sécurité est également en jeu, comme le rappelle cette recommandation issue de la documentation technique sur les chariots élévateurs :

Les risques d’accident sont généralement liés aux vibrations du chariot. Pour les réduire, il est bon de vérifier l’état des roues et de privilégier les sols lisses.

– Documentation technique chariots élévateurs, Guide réglementation et sécurité

L’erreur est de considérer le sol comme une simple surface de roulement et non comme un élément de guidage. Un sol parfaitement plan agit comme un rail invisible, permettant aux chariots de circuler à leur vitesse nominale en toute sécurité, maximisant ainsi le nombre de cycles par heure. Investir dans la planéité n’est donc pas une dépense, mais un investissement direct dans la capacité de production de l’entrepôt.

Un audit de planéité utilisant des équipements laser peut quantifier précisément les défauts et permettre de cibler les actions correctives (ponçage, ragréage) sur les zones qui pénalisent le plus la performance globale.

Comment refaire le sol de votre entrepôt en activité 24h/24 sans arrêter les expéditions ?

La rénovation d’un sol industriel dans un entrepôt opérationnel 24h/24 est un défi logistique majeur. L’interruption totale des activités étant inenvisageable, la solution réside dans une planification méticuleuse et l’utilisation de technologies adaptées. L’objectif est de travailler par phases, en minimisant l’impact sur les flux de marchandises. La clé du succès repose sur une stratégie combinant anticipation, phasage intelligent et choix de matériaux à prise rapide.

Plutôt qu’une intervention curative massive, une approche préventive et progressive est à privilégier. Cela implique d’identifier les zones les plus critiques (généralement les intersections d’allées, les zones de chargement/déchargement et les virages serrés) et de les traiter en priorité. La mise en place de circulations provisoires et l’utilisation de protections, comme des cloisons mobiles anti-poussière, sont indispensables pour isoler la zone de travaux sans contaminer le reste de l’entrepôt. Le choix des matériaux est également crucial : certaines résines à prise ultra-rapide (PMMA) peuvent permettre une remise en circulation en seulement deux heures, rendant possibles des interventions de nuit ou pendant les heures creuses.

Le plan suivant détaille les étapes essentielles pour mener à bien une telle opération sans paralyser votre activité logistique.

En adoptant une approche chirurgicale et en s’appuyant sur les bonnes technologies, il est tout à fait possible de maintenir la performance de son sol industriel sans jamais compromettre le flux des expéditions.

Comment calculer l’épaisseur de dalle pour un entrepôt avec gerbeurs de 5 tonnes ?

Le calcul de l’épaisseur d’une dalle industrielle est une science qui va bien au-delà de la simple prise en compte du poids des gerbeurs. Si un gerbeur de 5 tonnes est la charge mobile de référence, l’ingénieur doit considérer un ensemble de facteurs pour garantir la pérennité de l’ouvrage. L’erreur commune est de sous-estimer les charges dynamiques et les charges ponctuelles extrêmes. L’épaisseur de la dalle ne dépend pas seulement de la charge, mais aussi de la qualité du sol support (le « terrain »), de la nature du ferraillage et des contraintes spécifiques de l’exploitation.

Premièrement, la charge d’un gerbeur de 5 tonnes n’est pas répartie uniformément. Elle se concentre sur les roues, créant des charges de poinçonnement très élevées. Deuxièmement, il faut anticiper les cas les plus défavorables. Même si l’engin principal est un gerbeur de 5 tonnes, l’entrepôt pourrait un jour accueillir des équipements plus lourds. Une analyse technique des dallages industriels met en garde contre ces cas extrêmes, soulignant que le poids d’un transtockeur peut atteindre 18 tonnes, concentrées sur la surface infime du bandage de roue. Le dimensionnement doit donc intégrer une marge de sécurité significative.

Le calcul de l’épaisseur est régi par des normes précises, comme le DTU 13.3 en France. Il prend en compte :

• La portance du sol : une étude géotechnique est indispensable pour déterminer la capacité du terrain à supporter les charges sans tasser.
• Les charges statiques : le poids des racks à leur capacité maximale.
• Les charges dynamiques : le poids des chariots, majoré par des coefficients dynamiques pour tenir compte des effets du freinage et des chocs.
• Le type de ferraillage : un treillis soudé standard ou des fibres métalliques structurelles, qui influencent directement la capacité de la dalle à répartir les charges et à contrôler la fissuration.

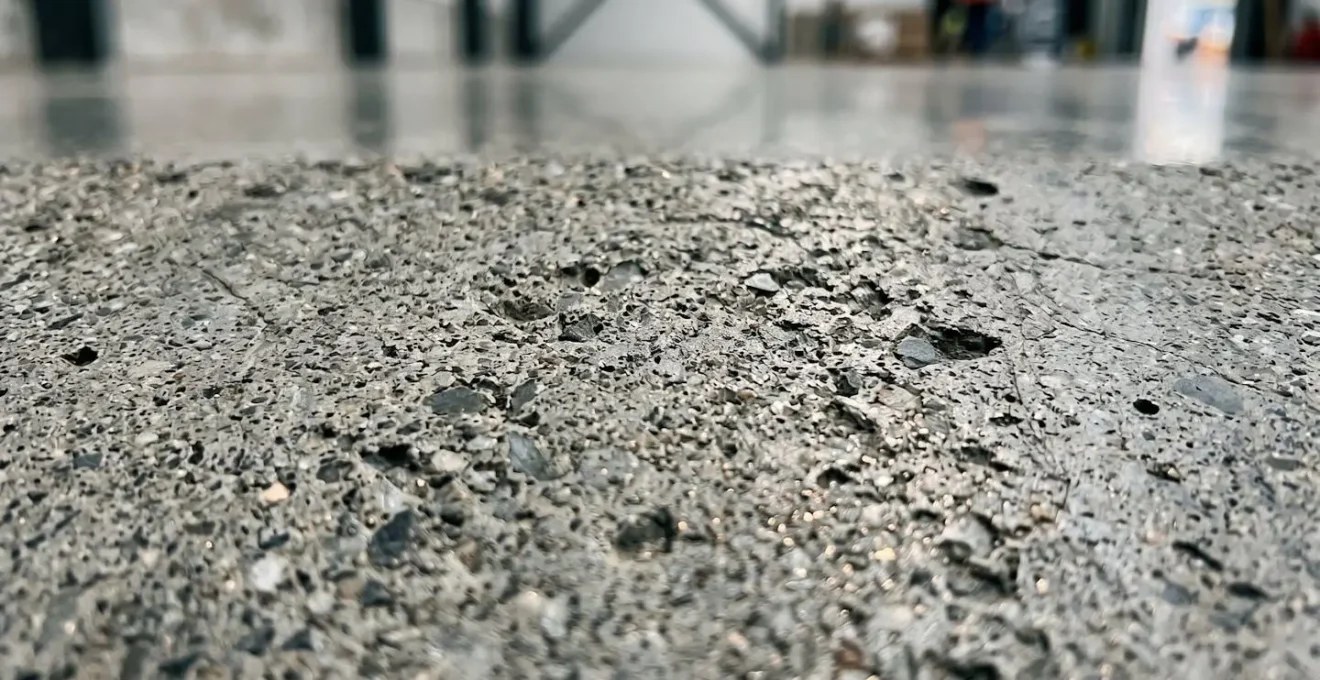

La matérialité même du béton haute performance est un facteur clé, comme le suggère l’image suivante, qui révèle la structure dense d’un sol conçu pour résister.

Le calcul de l’épaisseur n’est donc pas une simple formule, mais le résultat d’une étude d’ingénierie complète. Faire l’impasse sur cette étude en se basant sur des estimations expose à des risques de fissuration, d’affaissement et de dégradation prématurée qui coûteront bien plus cher en réparations que l’étude initiale.

Confier cette mission à un bureau d’études spécialisé en structures est la seule garantie d’obtenir une dalle correctement dimensionnée pour les besoins actuels et futurs de l’entrepôt.

À quelle fréquence inspecter votre dallage industriel pour prévenir les désordres majeurs ?

Considérer un dallage industriel comme un ouvrage ne nécessitant aucune maintenance est une erreur coûteuse. Comme le souligne l’Agence Qualité Construction, « les dallages à usage industriel sont des ouvrages soumis à la fatigue et à l’usure. Ils doivent donc faire l’objet… d’une maintenance régulière ». Cette maintenance préventive, basée sur des inspections régulières, est la seule méthode efficace pour anticiper les désordres majeurs et éviter des réparations lourdes et perturbatrices pour l’activité.

Un protocole d’inspection structuré permet de détecter les dégradations à un stade précoce, lorsqu’elles sont encore faciles et peu coûteuses à réparer. Une petite fissure non traitée peut rapidement s’agrandir sous le passage répété des chariots, se transformer en épaufrure (écaillage des bords) et finalement en nid-de-poule, représentant un danger pour les opérateurs et le matériel. La fréquence des inspections doit être adaptée à l’intensité du trafic et à la criticité des zones.

La mise en place d’un protocole d’inspection et de maintenance est essentielle. Selon les recommandations de spécialistes et en conformité avec des référentiels comme le DTU 13.3, un plan de surveillance efficace peut se structurer comme suit :

1. Inspection visuelle hebdomadaire : Effectuée par les équipes logistiques elles-mêmes, cette ronde rapide se concentre sur les axes de trafic principaux. L’objectif est de repérer l’apparition de nouvelles fissures, l’aggravation de fissures existantes ou la dégradation des joints de dilatation.
2. Inspection approfondie trimestrielle : Menée par le responsable de la maintenance ou de la sécurité, cette inspection plus formelle implique de mesurer l’ouverture des fissures, de vérifier l’état des réparations antérieures et de contrôler les zones singulières (poteaux, regards).
3. Maintenance annuelle documentée : Toutes les observations et interventions doivent être consignées dans un registre de maintenance. Ce suivi, idéalement complété par un reportage photographique des points critiques, permet de suivre l’évolution des désordres et de justifier les budgets de maintenance.

Cette approche proactive permet de transformer la maintenance d’un centre de coût imprévisible en une stratégie d’investissement contrôlée, garantissant la sécurité, la performance et la pérennité de l’infrastructure logistique. Comme le précise l’AQC dans sa communication sur l’entretien des dallages, cette démarche relève de la responsabilité de l’exploitant de l’ouvrage.

En somme, inspecter régulièrement son sol, c’est protéger l’ensemble de son outil de production contre une dégradation insidieuse mais certaine.

Comment concevoir un sol pour zones à trafic intense supportant 10 tonnes par essieu ?

Concevoir un sol capable de supporter durablement un trafic de chariots avec des charges de 10 tonnes par essieu relève de l’ingénierie de pointe. Il ne s’agit plus de choisir un revêtement, mais de concevoir un système structurel complet, où la dalle, son ferraillage, son traitement de surface et ses joints travaillent de concert. Pour ces zones critiques, comme les quais de chargement ou les allées de transfert principales, la performance à long terme repose sur deux piliers : une capacité structurelle irréprochable et une planéité absolue.

La capacité structurelle est assurée par une dalle en béton armé, souvent fibré, dont l’épaisseur et le type d’armature sont calculés par un bureau d’études spécialisé. Mais la résistance seule ne suffit pas. Le moindre défaut de planéité sur une surface soumise à de telles charges est immédiatement amplifié. Comme le souligne une analyse des normes de planéité, dans un contexte d’automatisation ou de charges lourdes, un écart de quelques millimètres peut désaligner un engin, générer des vibrations destructrices et accélérer l’usure de tous les composants.

La conception d’un tel sol est donc une spécialité qui fait appel à des normes internationales très strictes, comme le démontre l’approche de certains experts du domaine.

En conclusion, pour les zones à trafic intense et charges lourdes, la solution réside dans une conception sur mesure qui ne laisse rien au hasard. Le choix se portera souvent sur une dalle en béton haute performance, dont la surface est protégée soit par un durcisseur minéral incorporé (type quartz), soit par un revêtement en résine époxy ou polyuréthane-ciment de forte épaisseur, spécifiquement formulé pour l’abrasion et les chocs. L’investissement dans l’ingénierie et la qualité d’exécution est la seule garantie de pérennité.

Pour transformer ces principes en performance tangible, l’étape suivante consiste à auditer la planéité de vos allées critiques et à évaluer la compatibilité de votre sol avec l’intensité réelle de vos flux.
