Comment valider la qualité du compactage de votre plateforme avant coulage du béton ?

L’apparition de fissures sur un dallage quelques mois ou années après sa réalisation est un scénario que tout maître d’œuvre ou entrepreneur redoute. La cause est souvent imputée à un béton de mauvaise qualité ou à un ferraillage insuffisant. Pourtant, dans la majorité des cas, le coupable est invisible, enfoui sous la dalle : un support mal préparé. Beaucoup pensent qu’une « bonne épaisseur » de grave et quelques passages de compacteur suffisent à garantir la stabilité. C’est une erreur coûteuse.

La validation de la qualité du compactage n’est pas une simple étape de « bonne pratique » ; c’est un acte de gestion du risque technique et financier. La différence entre un taux de compactage de 92 % et l’objectif réglementaire de 95 % peut sembler minime sur le papier, mais elle représente un gouffre en termes de portance et de comportement à long terme. La question n’est donc plus de « bien faire », mais de savoir *comment valider* avec une rigueur d’ingénieur que le support est apte à recevoir l’ouvrage. Il s’agit de transformer une obligation normative en une véritable assurance de pérennité.

Cet article n’est pas un simple rappel des règles de l’art. Il s’agit d’un protocole de contrôle qualité destiné aux professionnels exigeants. Nous analyserons l’impact financier d’un défaut de compactage, détaillerons les méthodes de mesure fiables sur chantier, et fournirons les indices concrets pour identifier une plateforme instable avant qu’il ne soit trop tard. L’objectif est de vous donner les clés pour sécuriser vos ouvrages, de la préparation du sol au diagnostic d’un dallage existant.

Pour vous guider à travers les étapes cruciales de cette validation, cet article est structuré autour des questions techniques et opérationnelles que vous vous posez sur le terrain. Le sommaire suivant vous permettra de naviguer directement vers les points qui vous concernent le plus.

Pourquoi un compactage à 92 % au lieu de 95 % coûte 20 000 € de reprise de dalle ?

Sur un chantier, la différence entre un taux de compactage de 92 % et un objectif de 95 % de l’Optimum Proctor Modifié (OPM) n’est pas une marge de tolérance, mais une non-conformité majeure. Ces 3 % manquants représentent une augmentation significative de la compressibilité du sol. Sous le poids de la dalle et des charges d’exploitation, ce déficit de portance se traduit inévitablement par des tassements différentiels. Le dallage, n’étant plus supporté de manière homogène, se fissure, s’affaisse et peut même se désolidariser des murs de soubassement.

Le coût de cette négligence est exponentiel. Une fois la pathologie installée, la réparation n’est plus une simple question de rebouchage de fissures. Elle implique des travaux lourds et coûteux, comme l’injection de résine expansive pour combler les vides et restabiliser le support. Selon les spécialistes du secteur, le coût de telles interventions peut varier de 120 € à 250 € HT/m². Pour une dalle de 100 m², la facture peut donc facilement atteindre, voire dépasser, les 20 000 €. Une étude de cas de la SMABTP sur une maison individuelle de 65 m² illustre parfaitement ce scénario : un remblai de 40 cm, compacté en une seule passe, a entraîné un vide sous plinthe de 2 cm et la fissuration de tout le carrelage, nécessitant une reprise complète du support.

Au-delà du coût direct de la réparation, il faut ajouter les coûts indirects : l’indisponibilité des locaux, les frais d’expertise, et surtout, l’impact sur la réputation de l’entreprise. Accepter un compactage à 92 % revient à programmer une défaillance future. L’objectif de 95 % n’est donc pas une simple exigence administrative ; c’est la garantie minimale de la stabilité et de la pérennité de l’ouvrage.

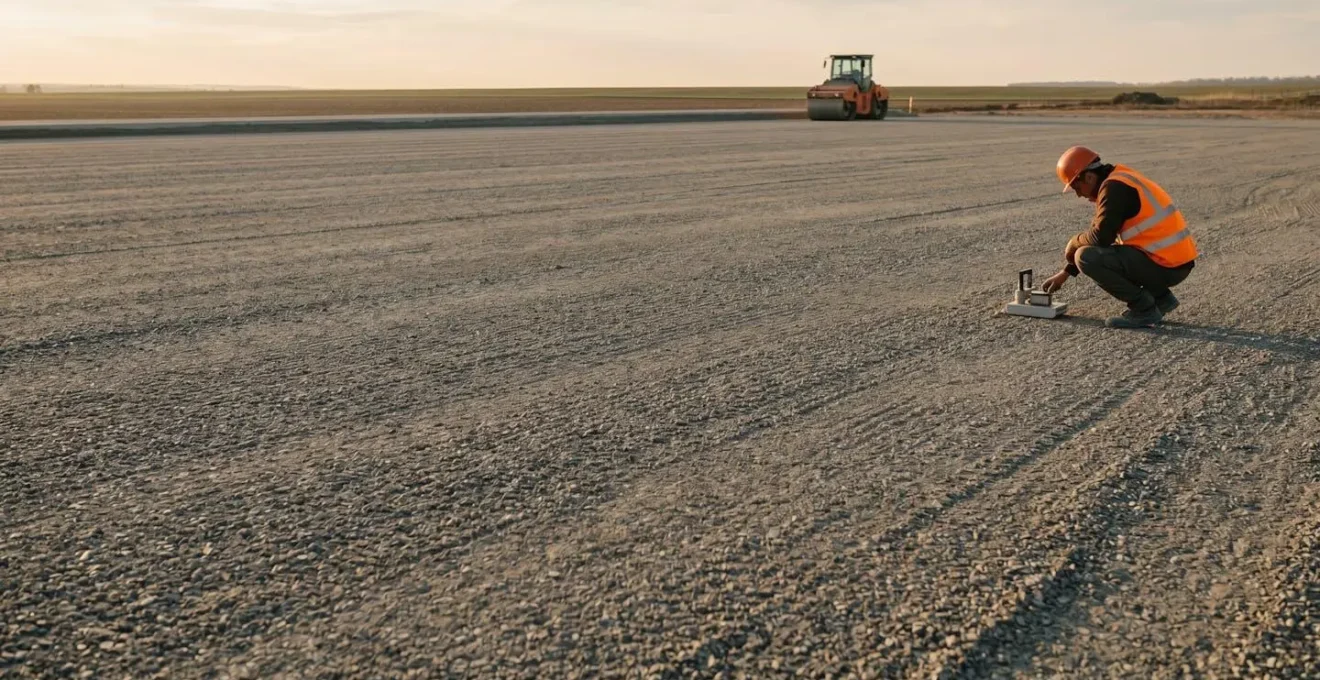

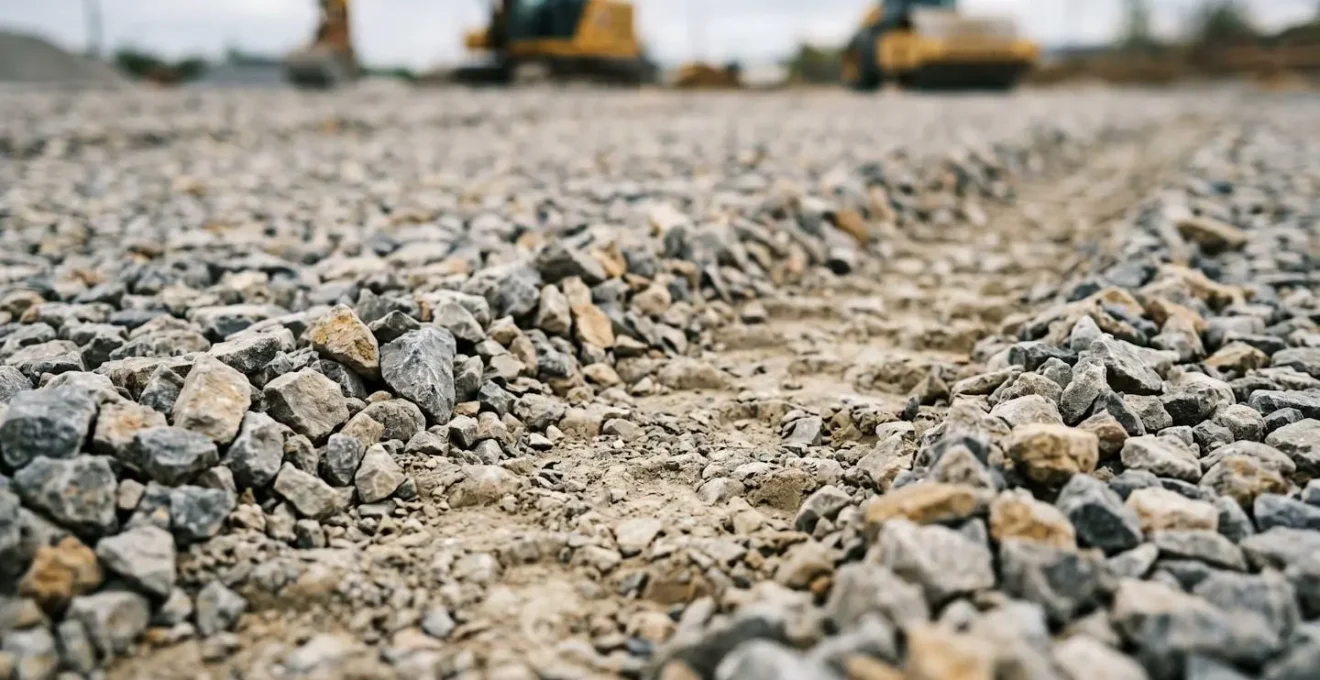

Comment mesurer le taux de compactage sur chantier avec un essai Proctor ou pénétromètre ?

L’appréciation visuelle ou le « jugé » de l’opérateur ne constituent en aucun cas une méthode de validation. Le contrôle du compactage repose sur des essais normalisés qui permettent de quantifier objectivement la qualité du support. Il est essentiel de distinguer l’essai de référence, réalisé en laboratoire, des essais de contrôle, effectués directement sur le chantier. L’essai Proctor, réalisé en amont sur un échantillon du matériau de remblai, est la référence absolue. Il détermine la densité sèche maximale (l’OPM) que l’on peut atteindre pour une teneur en eau donnée. C’est cet objectif de 100 % qui servira d’étalon pour les mesures sur site.

Sur le terrain, il est impossible de refaire un essai Proctor complet. On utilise donc des méthodes corrélées, plus rapides et non destructives, pour vérifier que l’objectif de compactage (généralement 95 % de l’OPM) est atteint. Le choix de la méthode dépend de la nature du chantier et des matériaux. Comme le montre l’analyse comparative suivante, chaque outil a ses spécificités.

Le pénétromètre dynamique est l’outil le plus courant pour les contrôles rapides et étendus. Il mesure la résistance du sol à la pénétration d’une pointe, traduite en nombre de coups. Cette mesure, corrélée aux résultats Proctor, permet d’estimer rapidement la portance. Pour une validation plus précise de la capacité portante de la plateforme, l’essai à la plaque (ou Dynaplaque) est privilégié. Il mesure le module de déformation du sol sous une charge dynamique, donnant une valeur de portance (Ev2) directement exploitable pour le dimensionnement. Ces outils transforment une obligation en donnée mesurable et traçable.

Compactage statique, vibrant ou à impact : lequel pour un sol argileux sous dallage industriel ?

Le choix de l’engin de compactage n’est pas anodin ; il doit être dicté par la nature du sol. Utiliser un compacteur vibrant, très efficace sur des matériaux granulaires (graves, sables), peut s’avérer contre-productif sur un sol cohérent comme l’argile. La vibration tend à créer une croûte de surface dure et sèche, masquant une couche inférieure qui reste humide, plastique et non portante. C’est un piège classique qui mène à des tassements futurs. Pour les sols argileux ou limoneux, le compactage par pétrissage est la méthode de référence.

Les compacteurs à pieds dameurs sont spécifiquement conçus pour ce type de matériau. Leurs protubérances (les « pieds ») pénètrent dans le sol, le fragmentent et le malaxent. Cette action de pétrissage permet d’évacuer l’air occlus et d’homogénéiser la teneur en eau, assurant un serrage en profondeur et non uniquement en surface. Comme le précise un guide technique du secteur :

Les tambours à pieds dameurs génèrent des forces de type statique, pétrissage, impact et vibrations, particulièrement efficaces pour les sols argileux

– TP Demain, Guide technique : Les compacteurs à pieds dameurs

Dans les cas de sols très plastiques et difficiles à travailler, un traitement préalable du matériau peut s’avérer nécessaire. Une étude menée par l’INRAE a démontré que le traitement à la chaux vive améliore considérablement la maniabilité des sols limono-argileux. La chaux assèche le matériau et modifie sa structure, le rendant plus apte à recevoir un compactage par pétrissage efficace. Cette approche combinée (traitement + compactage adapté) est souvent la seule solution viable pour garantir la stabilité d’un dallage industriel sur un sol compressible.

Les 4 indices visuels qui révèlent un compactage insuffisant avant coulage du béton

Bien que les essais mécaniques soient indispensables pour une validation formelle, une inspection visuelle rigoureuse par un œil averti peut et doit détecter les signaux d’alerte d’un compactage défaillant. Ces indices ne remplacent pas les mesures, mais ils justifient leur déclenchement immédiat et permettent de cibler les zones à risque. Un contrôleur ou un chef de chantier doit systématiquement vérifier ces points avant de donner son feu vert pour le coulage.

L’Agence Qualité Construction (AQC) a identifié plusieurs indices critiques qui trahissent un support instable. Ces observations de terrain sont simples à réaliser mais riches d’enseignements. Elles permettent de déceler des problèmes que les essais ponctuels pourraient manquer, notamment l’hétérogénéité du support ou les défauts de mise en œuvre. La checklist suivante formalise ce processus d’audit visuel, transformant une simple observation en un véritable protocole de contrôle qualité.

La détection d’un seul de ces indices doit immédiatement entraîner un refus de réception de la plateforme et l’exigence d’essais de portance complémentaires. Ignorer ces signaux, c’est prendre un risque inacceptable pour la suite de l’ouvrage.

Combien de passes de compacteur pour atteindre 95 % de densité sur 30 cm de grave ?

La question du « nombre de passes » est une préoccupation légitime sur chantier, mais elle n’a pas de réponse universelle. Fixer un nombre arbitraire (par exemple, 6 passes) sans contexte est une erreur. L’atteinte de l’objectif de densité dépend d’une combinaison de facteurs : le type et le poids du compacteur, la vitesse d’avancement, l’épaisseur de la couche de matériau, sa teneur en eau et sa nature. L’objectif n’est pas d’effectuer un certain nombre de passes, mais d’atteindre la densité requise.

La norme de référence, définie par le Guide des Terrassements Routiers (GTR), exige classiquement un taux de compactage supérieur à 95 % de l’Optimum Proctor Modifié (OPM) pour une plateforme sous dallage. Pour y parvenir de manière contrôlée, la seule méthode fiable est la réalisation d’une « planche d’essai ». Sur une zone représentative, on met en œuvre le matériau en couche de 30 cm, puis on effectue des passes successives. Après 2, 4, 6, 8 passes, on réalise des mesures de densité (au densitomètre à membrane, par exemple) pour tracer la courbe de montée en compacité. On détermine ainsi le nombre de passes optimal pour atteindre et dépasser les 95 % OPM.

Il est crucial de noter qu’au-delà d’un certain point, le compactage devient inefficace, voire nuisible. Un excès de passes n’améliore plus la densité et peut même dégrader la structure du matériau. Comme le rappelle un expert en géotechnique, la modération est essentielle.

L’efficacité du compactage diminue après un certain nombre de passes et un excès peut même dégrader le matériau par fragmentation des graves

– Lanisol, Protocole de l’essai Proctor

La planche d’essai permet donc non seulement de définir le nombre de passes nécessaire, mais aussi d’éviter le sur-compactage coûteux en temps et potentiellement dommageable. C’est la seule approche rigoureuse pour optimiser le chantier.

Pourquoi votre dallage industriel de 10 ans présente des affaissements localisés ?

Un dallage qui se dégrade après plusieurs années de service est souvent le symptôme d’un défaut de compactage initial qui a évolué sous l’effet des charges. Un support compacté à un niveau « limite » (par exemple, 90-92% OPM) peut sembler stable à la réception du chantier. Cependant, il ne possède pas la résilience nécessaire pour supporter des millions de cycles de charge, caractéristiques de l’exploitation d’un site industriel (passage de chariots élévateurs, stockage lourd, vibrations de machines).

Ce phénomène est connu sous le nom de tassement par fatigue du support. Chaque passage d’une charge, même si elle est inférieure à la limite de rupture instantanée du sol, provoque une micro-déformation. Accumulées sur des années, ces millions de micro-déformations mènent à une réorganisation des grains du matériau de remblai, à une diminution des vides et donc à un tassement progressif et localisé. Un dallage d’habitation supporte environ 500 kg/m², mais un dallage industriel peut subir des charges de 1 à 2 t/m² en usage mi-lourd, et jusqu’à 30 à 50 t/m² sous des racks de stockage lourd. Un compactage initial insuffisant ne peut résister à de telles contraintes sur le long terme.

L’affaissement est souvent « localisé » car il se manifeste aux endroits les plus sollicités : les allées de circulation, les zones de dépotage ou les pieds de racks. Visuellement, cela se traduit par une « cuvette » dans le dallage, des fissures en étoile, ou un décalage de niveau entre les dalles. Le mécanisme est simple : le support s’est tassé, créant un vide sous la dalle qui, privée de son appui, fléchit et finit par rompre sous son propre poids et celui des charges.

Comment calculer le ferraillage nécessaire pour une dalle de 15 cm sur sol compressible ?

Tenter de compenser un mauvais support par un surdimensionnement du ferraillage est une approche techniquement et économiquement erronée. La fonction première du ferraillage dans un dallage sur terre-plein (treillis soudé) n’est pas de « porter » la dalle comme dans une poutre, mais de gérer le retrait du béton et de répartir les charges localisées. Sur un sol compressible ou mal compacté, la dalle ne travaille plus sur un support homogène, mais se comporte comme une poutre reposant sur des appuis aléatoires, ce qui exige un dimensionnement radicalement différent et beaucoup plus coûteux.

L’impact de la qualité du support sur le dimensionnement du dallage est direct. Une plateforme correctement compactée (95% OPM) permet d’utiliser une dalle d’épaisseur standard (ex: 15 cm) avec un ferraillage minimaliste de type ST25C. En revanche, si la plateforme est de qualité médiocre (92% OPM), il faudra augmenter l’épaisseur de la dalle (ex: 18 cm) et passer à une double nappe de ferraillage (ex: ST50), ce qui augmente significativement le coût au mètre carré.

Le tableau suivant illustre clairement la corrélation entre la qualité du support, le dimensionnement de la dalle et le coût final. Il met en évidence que l’investissement dans une bonne préparation du sol est bien plus rentable que le surcoût engendré par la compensation en béton et en acier. Préparer un bon support, avec un hérisson drainant correctement mis en œuvre, a un coût (estimé à environ 13 €/m² pour 20 cm d’épaisseur), mais il reste bien inférieur au surcoût d’une dalle surdimensionnée.

En résumé, le calcul du ferraillage est directement dépendant de l’hypothèse de portance du sol. Considérer une dalle de 15 cm sur un sol compressible sans action corrective est une erreur de conception qui garantit une pathologie future.

Comment diagnostiquer la stabilité d’un dallage existant avant qu’il ne se dégrade ?

Intervenir sur un dallage existant, que ce soit pour un projet de rénovation, un changement d’usage avec des charges plus lourdes, ou simplement pour anticiper des problèmes, exige un diagnostic préalable de sa stabilité. Attendre l’apparition de fissures majeures pour agir est la pire des stratégies. Un diagnostic préventif permet d’identifier les pathologies latentes, de comprendre leurs causes et de définir la solution de confortement la plus adaptée et la plus économique. Ce diagnostic doit suivre un protocole rigoureux, combinant inspection visuelle et investigations géotechniques.

L’objectif est de répondre à une question centrale : la dalle est-elle toujours en contact et bien supportée par son sol d’assise, ou existe-t-il des vides ou des zones de faible portance qui la fragilisent ? La réponse à cette question conditionnera toutes les décisions futures. Un protocole de diagnostic complet, tel que celui proposé par les bureaux d’études spécialisés, se déroule en plusieurs étapes complémentaires, allant du plus simple au plus complexe.

Ce diagnostic complet permet d’établir une cartographie précise de l’état du dallage et de son support. C’est sur la base de ce rapport factuel que des solutions de reprise en sous-œuvre (injections de résine, micropieux) pourront être envisagées de manière ciblée et efficace, évitant des travaux inutiles ou inadaptés.

Avant tout projet de réparation ou de changement d’usage d’un dallage, la réalisation d’un diagnostic structurel complet n’est pas une option, mais une obligation technique et économique pour garantir la pertinence et la pérennité de l’intervention.
