Quand l’armature en acier devient-elle indispensable dans un dallage industriel ?

La fissuration d’un dallage industriel flambant neuf sous le poids des premiers racks ou des chariots élévateurs est un scénario que tout maître d’ouvrage ou entrepreneur redoute. Souvent, la première réaction est de questionner l’épaisseur du béton, suspectant une économie sur la quantité de matière. Pourtant, cette perspective, bien que courante, occulte la véritable cause mécanique de la défaillance. La robustesse d’un dallage ne se résume pas à son volume, mais à sa conception structurelle, en particulier à l’intégration d’un composant essentiel : l’armature en acier.

L’idée reçue consiste à considérer le ferraillage comme une simple assurance « au cas où », ou à appliquer une recette standard, comme la pose d’un treillis soudé sans calcul préalable. Cette approche empirique ignore une faiblesse fondamentale du béton : si sa performance en compression est excellente, sa résistance à la traction est quasi nulle. Chaque charge ponctuelle, chaque mouvement de gerbeur génère des forces de flexion qui mettent la fibre inférieure de la dalle en tension. Sans un réseau d’acier précisément calculé et positionné pour reprendre ces efforts, la fissuration n’est pas un risque, mais une certitude physique.

Mais si la véritable clé n’était pas de « mettre du ferraillage », mais de le calculer pour qu’il agisse comme un système structurel en symbiose avec le béton ? Cet article se propose de dépasser les généralités pour plonger au cœur du dimensionnement. Nous allons décomposer le « pourquoi » et le « comment » de l’armature en acier, en abordant les mécanismes de rupture, les méthodes de calcul de la section d’acier nécessaire, les erreurs de mise en œuvre critiques et les choix techniques qui garantissent la pérennité d’un dallage industriel soumis à de fortes sollicitations.

Ce guide technique est structuré pour vous fournir une méthodologie claire et rigoureuse. Des principes fondamentaux du comportement du béton aux applications de calcul concrètes, chaque section vous apportera les éléments nécessaires pour concevoir et valider un dallage armé performant.

Sommaire : Dimensionnement et calcul des armatures pour dallage industriel

• Pourquoi un dallage non armé se fissure dès 3 tonnes de charge ponctuelle ?
• Comment calculer le ferraillage nécessaire pour une dalle de 15 cm sur sol compressible ?
• Treillis soudé ou barres HA : quel ferraillage pour un dallage de 200 m² sous racks ?
• L’erreur de calage des armatures qui réduit de 50 % la résistance de votre dalle
• Comment protéger les armatures de votre dallage de la corrosion sur 30 ans ?
• Comment calculer la section d’acier nécessaire pour une dalle de 18 cm sous 8 tonnes ?
• Comment calculer l’épaisseur de dalle pour un entrepôt avec gerbeurs de 5 tonnes ?
• Comment choisir le diamètre et l’espacement des armatures en acier pour votre projet ?

Pourquoi un dallage non armé se fissure dès 3 tonnes de charge ponctuelle ?

La raison est purement mécanique et réside dans la nature même du béton. Ce matériau composite affiche une excellente résistance à la compression, ce qui le rend idéal pour supporter des charges verticales statiques. Cependant, sa résistance en traction est extrêmement faible. Sous l’effet d’une charge ponctuelle, comme le pied d’un rack ou la roue d’un chariot, la dalle se déforme et fléchit. La partie supérieure est comprimée, mais la partie inférieure est étirée, mise en tension. C’est à ce moment précis que la faiblesse du béton se révèle.

Les normes de calcul structurel sont claires : la résistance caractéristique à la traction du béton est estimée à une fraction infime de sa résistance à la compression. Pour un béton standard de classe C25/30, couramment utilisé, la résistance en compression est de 25 MPa, tandis que sa résistance en traction peine à dépasser 2,2 MPa. Techniquement, sa capacité à résister à l’étirement est presque dix fois inférieure à sa capacité à résister à l’écrasement. En pratique, la résistance en traction équivaut à 1/10 de la résistance en compression.

Lorsqu’une charge de 3 tonnes s’applique sur une petite surface, elle génère un moment fléchissant important. Ce moment crée des contraintes de traction dans la fibre inférieure de la dalle qui dépassent très rapidement la faible capacité du béton. Le résultat est inévitable : une micro-fissuration apparaît, qui s’élargit ensuite sous l’effet des charges répétées, compromettant l’intégrité et la planéité du dallage. L’armature en acier n’est donc pas une option, mais la seule solution technique pour compenser cette faiblesse intrinsèque et reprendre les efforts de traction que le béton seul ne peut supporter.

Comment calculer le ferraillage nécessaire pour une dalle de 15 cm sur sol compressible ?

Le calcul du ferraillage n’est pas une estimation, mais un dimensionnement structurel rigoureux. Il vise à déterminer la section d’acier (As) requise par mètre linéaire pour que la dalle puisse résister aux moments fléchissants générés par les charges, sans dépasser les limites de déformation et de fissuration. Sur un sol compressible, le problème est accentué car le sol offre un support moindre, augmentant ainsi la flexion de la dalle.

La première étape consiste à modéliser le comportement de la dalle. Pour un dallage sur terre-plein, le calcul est complexe et fait appel à des modèles comme celui de Westergaard. Cependant, pour une approche simplifiée et sécuritaire, on peut considérer une bande de dalle comme une poutre reposant sur un appui élastique (le sol). Le moment fléchissant maximal (M) est calculé en fonction de l’intensité de la charge (q) et de sa répartition. Une formule courante pour une charge répartie est M = (q × L²)/8, où L est une portée équivalente dépendant de la raideur du sol et de la dalle.

Une fois le moment fléchissant de calcul (M, exprimé en kNm/m) déterminé, on calcule la section d’acier nécessaire. Le concept visuel des forces en jeu est essentiel pour comprendre ce calcul, comme le schématise la représentation suivante.

La formule de base du béton armé, issue des Eurocodes, est As = M / (z × fyd). Dans cette équation, ‘z’ représente le bras de levier interne, qui est approximativement 0,9 fois la hauteur utile ‘d’ de la dalle (distance entre la fibre la plus comprimée et le centre de gravité des aciers). ‘fyd’ est la limite d’élasticité de calcul de l’acier (par exemple, 435 MPa pour un acier S500). Comme le montre une étude détaillée du calcul pour une dalle de 15 cm, le processus aboutit à une valeur de As en cm²/m, qui est ensuite traduite en un choix commercial : un type de treillis soudé (ex: ST25C) ou une combinaison de barres HA (ex: HA 8 tous les 20 cm).

Treillis soudé ou barres HA : quel ferraillage pour un dallage de 200 m² sous racks ?

Le choix entre un treillis soudé standardisé et un ferraillage sur mesure en barres Haute Adhérence (HA) ligaturées sur site est une décision technique qui dépend des contraintes du projet, du budget et des charges appliquées. Pour un dallage de 200 m² destiné à supporter des racks de stockage, les deux solutions sont viables, mais présentent des avantages et inconvénients distincts.

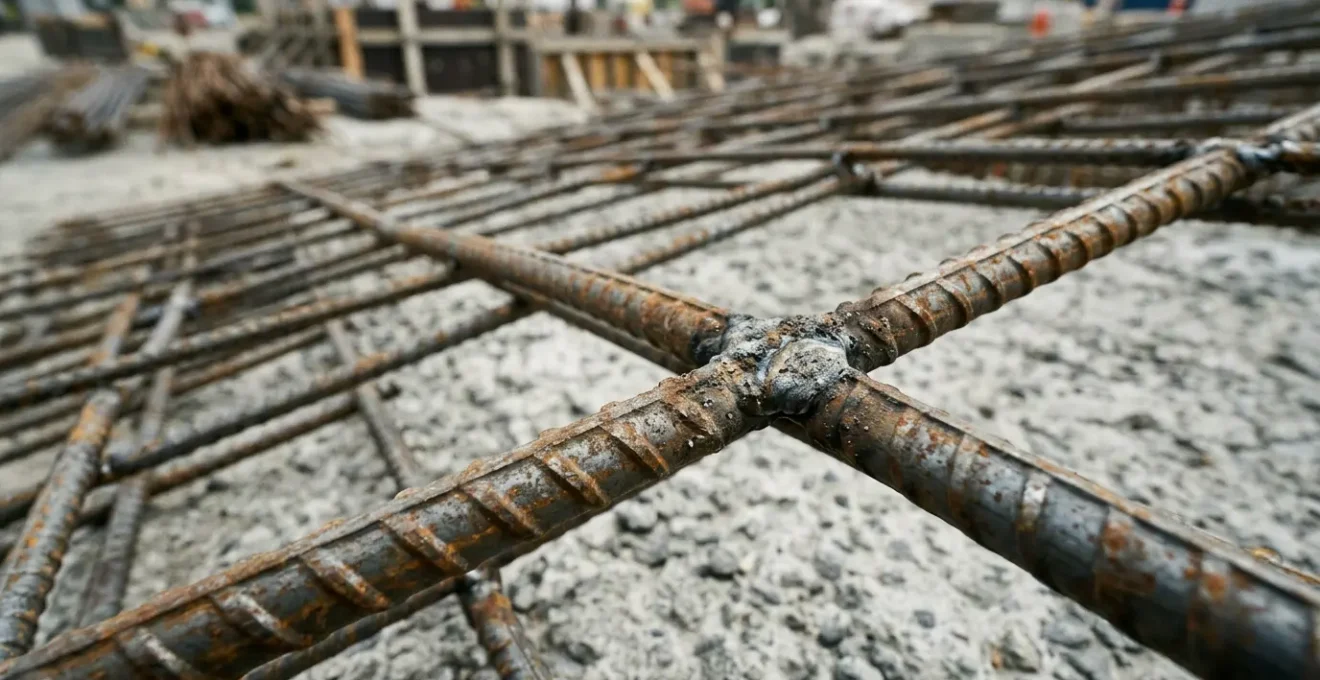

Le treillis soudé (ex: ST25C, ST50C) offre un avantage majeur en termes de rapidité de mise en œuvre. Livré en panneaux pré-assemblés, il se pose rapidement, réduisant significativement les coûts de main-d’œuvre. Il assure également une excellente répartition de l’acier et un bon contrôle de la fissuration de retrait grâce à son maillage serré. Cependant, il offre moins de flexibilité. Si le calcul de structure exige une section d’acier qui ne correspond pas à un produit standard, l’optimisation est impossible. Par exemple, un treillis ST25C offre une section d’acier de 2,45 cm²/m dans ses deux directions. Si votre calcul requiert 3,0 cm²/m, vous devrez passer au standard supérieur, plus coûteux.

Les barres HA, quant à elles, permettent une optimisation parfaite. L’ingénieur peut définir précisément le diamètre (HA 8, HA 10, HA 12…) et l’espacement pour correspondre exactement à la section d’acier calculée (As). Cette flexibilité est cruciale pour les zones à fortes charges (sous les montants de racks) où un ferraillage renforcé peut être nécessaire. En revanche, la mise en œuvre est plus lente et plus coûteuse en main-d’œuvre, car elle exige le ligaturage manuel de chaque barre. Le tableau suivant synthétise les critères de décision.

L’erreur de calage des armatures qui réduit de 50 % la résistance de votre dalle

Avoir la bonne quantité d’acier ne sert à rien si celui-ci n’est pas positionné au bon endroit. L’erreur la plus fréquente et la plus critique dans la réalisation d’un dallage armé est un mauvais calage des armatures. Poser le treillis soudé ou les barres directement sur le sol ou sur des cales improvisées (briques, morceaux de bois) avant de couler le béton est une faute grave qui annule presque entièrement le bénéfice du ferraillage.

L’efficacité d’une armature dépend de sa position dans l’épaisseur de la dalle, définie par le bras de levier utile (d). Pour reprendre les efforts de traction qui apparaissent en partie inférieure de la dalle lors de la flexion, les aciers doivent impérativement être situés dans le tiers inférieur de l’épaisseur totale. Si une armature est positionnée trop bas, au contact du sol, elle n’est pas correctement enrobée de béton et ne peut pas travailler mécaniquement. Si elle est positionnée trop haut (au milieu ou dans le tiers supérieur), son bras de levier est considérablement réduit, voire nul, et sa capacité à résister au moment fléchissant chute drastiquement. Une armature mal placée peut perdre plus de 50 % de son efficacité structurelle.

Le calage doit être réalisé avec des cales en plastique ou en béton certifiées, conçues pour cet usage. Elles garantissent un positionnement précis et stable du ferraillage pendant le coulage, assurant à la fois l’enrobage minimal pour la protection contre la corrosion et la hauteur structurelle optimale pour la résistance. Marcher sur le ferraillage non calé pendant le coulage est une autre cause fréquente de son enfoncement dans le fond de forme, le rendant totalement inopérant.

Comment protéger les armatures de votre dallage de la corrosion sur 30 ans ?

La durabilité d’un dallage en béton armé ne dépend pas seulement de sa résistance initiale, mais aussi de sa capacité à protéger ses armatures de la corrosion sur le long terme. L’acier, une fois rouillé, gonfle, ce qui provoque l’éclatement du béton et la perte totale de l’adhérence acier-béton, menant à une dégradation irréversible de la structure. La protection principale contre ce phénomène est l’enrobage en béton.

Le béton est un matériau naturellement alcalin (pH élevé), ce qui crée un environnement chimique passivant autour des armatures, les protégeant de l’oxydation. Cependant, cette protection n’est pas éternelle. Avec le temps, le dioxyde de carbone (CO₂) présent dans l’air pénètre dans la porosité du béton et réagit avec la chaux, abaissant progressivement le pH. C’est le phénomène de carbonatation. Lorsque le front de carbonatation atteint les aciers, la protection chimique disparaît et la corrosion peut commencer en présence d’humidité et d’oxygène.

La solution pour garantir une protection sur plusieurs décennies est de s’assurer que l’épaisseur de béton recouvrant les armatures, appelée « enrobage », est suffisante pour ralentir la progression de la carbonatation. Cette épaisseur est définie par les normes de construction, notamment le DTU (Document Technique Unifié).

L’épaisseur d’enrobage requise dépend de la classe d’exposition de l’ouvrage. Pour un dallage industriel, les règles sont claires. Selon les normes DTU 13.3 en vigueur pour les dallages, l’enrobage minimal des armatures doit être de 3 cm pour un dallage situé à l’extérieur ou exposé aux intempéries, et de 2,5 cm pour un dallage intérieur dans un environnement sec. Le respect scrupuleux de ces valeurs lors du calage des armatures est la meilleure garantie d’une protection efficace contre la corrosion et assure la pérennité de l’ouvrage sur 30 ans et plus.

Comment calculer la section d’acier nécessaire pour une dalle de 18 cm sous 8 tonnes ?

Le calcul pour une charge mobile lourde de 8 tonnes, comme un chariot élévateur de grande capacité, est plus complexe que pour une charge statique. Il doit intégrer des facteurs supplémentaires pour tenir compte des effets dynamiques et de la concentration des efforts. La première étape est de majorer la charge. Une charge mobile induit des vibrations et des impacts qui augmentent les contraintes dans la dalle. On applique donc un coefficient de majoration dynamique, généralement compris entre 1,2 et 1,5, à la charge nominale de 8 tonnes.

Ensuite, il faut analyser la zone de contact. La charge de 8 tonnes n’est pas appliquée sur un point unique mais répartie, par exemple, sur les quatre roues du chariot. Le calcul du moment fléchissant doit tenir compte de cette surface de répartition. Plus la surface est grande, plus la contrainte est diffuse. L’épaisseur de 18 cm offre un bras de levier interne (z) plus important qu’une dalle de 15 cm, augmentant significativement sa capacité à résister au moment fléchissant. Cependant, cette épaisseur doit être rigoureusement respectée sur toute la surface.

Un simple écart de 2 cm sur l’épaisseur peut modifier de 15 à 20 % le moment résistant de la section.

– Organisation Industrielle, Guide calcul charge ponctuelle dalle béton

Le calcul final de la section d’acier requise (As) suit la même logique fondamentale que précédemment. Une fois le moment de calcul majoré (M) déterminé, on applique la formule As = M / (fyd × z). Comme le détaille une analyse de calcul pour une charge mobile de 8 tonnes, le bras de levier ‘z’ est directement proportionnel à l’épaisseur de la dalle de 18 cm, ce qui rend cette dernière particulièrement efficace. Le résultat, en cm²/m, dictera le choix entre un treillis soudé de forte section (ex: ST60C) ou un ferraillage dense en barres HA (ex: HA 12 espacés de 15 cm).

Comment calculer l’épaisseur de dalle pour un entrepôt avec gerbeurs de 5 tonnes ?

Le calcul de l’épaisseur d’une dalle est un arbitrage entre la performance structurelle et le coût. Pour un entrepôt logistique où circulent des gerbeurs de 5 tonnes, l’épaisseur est un paramètre de conception aussi crucial que le ferraillage lui-même. Une épaisseur plus importante augmente la rigidité de la dalle et sa capacité à répartir les charges sur le sol support, réduisant ainsi les contraintes et la déformation.

L’impact de l’épaisseur sur la résistance à la flexion est non linéaire. La capacité d’une dalle à résister à un moment fléchissant est approximativement proportionnelle au carré de son épaisseur (h²). Cela signifie qu’une petite augmentation de l’épaisseur a un effet démultiplié sur la performance. Passer d’une dalle de 15 cm à une dalle de 18 cm, soit une augmentation de 20% de l’épaisseur, ne se traduit pas par un gain de 20% de résistance, mais par un gain bien plus substantiel.

En pratique, on observe qu’en augmentant l’épaisseur de 15 à 18 cm, on obtient un gain de plus de 44% de capacité de charge pour un même ferraillage. Ce principe est fondamental dans le pré-dimensionnement. Pour un gerbeur de 5 tonnes, une dalle de 12 cm pourrait être insuffisante et se fissurer rapidement. Une dalle de 15 cm pourrait être une solution limite, tandis qu’une dalle de 18 cm offrirait une marge de sécurité et une durabilité bien supérieures, en particulier sur un sol de portance moyenne.

Le calcul final est itératif : on pose une hypothèse d’épaisseur (ex: 16 cm), on calcule le moment fléchissant induit par le gerbeur de 5 tonnes (en incluant les coefficients dynamiques), puis on détermine la section d’acier (As) nécessaire. Si la section d’acier requise est excessivement élevée (ce qui la rendrait coûteuse et difficile à mettre en œuvre), il est souvent plus économique d’augmenter l’épaisseur de la dalle pour réduire le besoin en acier.

Comment choisir le diamètre et l’espacement des armatures en acier pour votre projet ?

Une fois la section d’acier requise (As, en cm²/m) déterminée par le calcul, la dernière étape consiste à la traduire en une solution pratique : une combinaison de diamètre de barre et d’espacement. Plusieurs options peuvent donner la même section d’acier, mais leur comportement et leur coût de mise en œuvre diffèrent. Par exemple, une section requise de 2,5 cm²/m peut être obtenue avec des barres de HA 8 espacées de 20 cm ou des barres de HA 10 espacées de 31 cm.

Le choix dépend d’une optimisation technique et économique. Privilégier des diamètres plus petits avec un espacement plus serré permet de mieux maîtriser la fissuration. Un maillage plus dense répartit les contraintes de retrait et de flexion de manière plus homogène, limitant l’ouverture des fissures. À l’inverse, utiliser des diamètres plus gros avec un espacement plus large peut accélérer la pose et réduire le nombre de ligatures, mais au détriment d’un contrôle de la fissuration potentiellement moins efficace. Le tableau ci-dessous présente des équivalences courantes.

En plus de ces équivalences, quelques règles de l’art doivent être respectées :

• L’espacement entre barres ne doit pas être inférieur à 1,5 fois le diamètre du plus gros granulat du béton pour permettre un bon enrobage.
• L’espacement maximal ne doit généralement pas dépasser 25 à 30 cm pour éviter les zones non armées trop larges, propices à la fissuration.
• Pour les dalles portées ou les zones à fortes charges, une nappe supérieure d’armatures est souvent nécessaire pour reprendre les moments négatifs sur appuis.
• L’utilisation de barres de plus petit diamètre (HA8, HA10) est souvent préférée pour les dallages sur terre-plein afin d’obtenir un quadrillage fin qui lutte efficacement contre la fissuration de retrait.

Pour garantir la performance et la conformité de vos ouvrages, la prochaine étape consiste à intégrer systématiquement ces principes de dimensionnement dans vos notes de calcul et cahiers des charges.
