Comment choisir le diamètre et l’espacement des armatures en acier pour votre projet ?

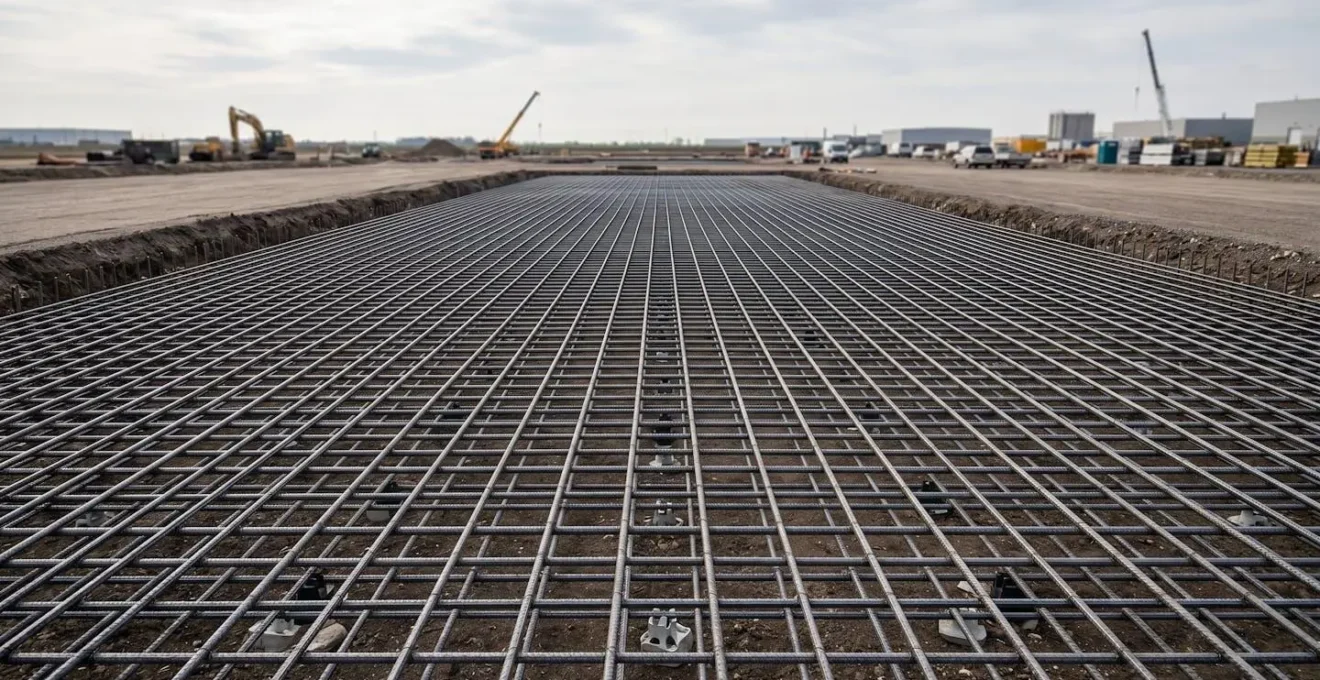

Déterminer le ferraillage adéquat pour un ouvrage en béton est un exercice qui dépasse largement la simple intuition. Face à un projet de dallage, que ce soit pour une terrasse, un parking ou un bâtiment industriel, la tentation peut être de surdimensionner « pour être sûr » ou, à l’inverse, de minimiser les coûts en se basant sur des ratios empiriques. Ces deux approches sont pourtant sources de pathologies futures ou de surcoûts inutiles. Le béton, exceptionnel en compression, est intrinsèquement faible face aux forces de traction. Sans un squelette d’acier correctement positionné et dimensionné, il se fissure et perd toute capacité portante.

La plupart des guides se contentent de recommander des types de treillis soudés génériques. Cependant, la véritable ingénierie du ferraillage réside dans un arbitrage technique constant. La clé n’est pas seulement de savoir *qu’il faut* de l’acier, mais de comprendre *pourquoi* une configuration spécifique est requise. Il s’agit d’analyser le triptyque fondamental : les charges appliquées, la nature du sol de fondation et le comportement structurel attendu de la dalle. Chaque décision, du diamètre d’une barre à la longueur de son recouvrement, a un impact direct et quantifiable sur la performance et la durabilité de l’ouvrage.

Cet article n’est pas une collection de recettes, mais un guide de dimensionnement. Nous allons décomposer la logique de calcul, analyser les critères de choix entre les différentes solutions d’armatures et identifier les points de vigilance critiques qui garantissent que l’acier remplisse parfaitement son rôle structurel, conformément aux normes de référence comme l’Eurocode 2 et les DTU.

Pour naviguer efficacement à travers les aspects techniques du dimensionnement des armatures, ce guide est structuré en plusieurs points clés. Le sommaire ci-dessous vous permettra d’accéder directement aux sections qui répondent à vos interrogations spécifiques.

Pourquoi une dalle armée avec 8 kg/m² d’acier résiste 5 fois mieux qu’une dalle non armée ?

La supériorité d’une dalle armée ne tient pas à la magie, mais à une alliance mécanique fondamentale. Le béton seul possède une excellente résistance à la compression (il supporte bien d’être écrasé), mais une très faible résistance à la traction (il se fissure facilement quand on l’étire). En effet, la résistance en traction du béton est d’environ 1/10 de sa résistance en compression. Lorsqu’une dalle non armée est soumise à une charge, sa partie inférieure entre en traction. Les microfissures apparaissent rapidement, se propagent et mènent à une rupture brutale et sans préavis.

L’introduction d’armatures en acier, même en quantité apparemment modeste comme 8 kg/m², change radicalement ce comportement. L’acier, lui, excelle en traction. En plaçant les barres d’acier dans la zone de la dalle qui sera tendue (généralement la nappe inférieure), on crée un matériau composite : le béton armé. Dès que le béton commence à se microfissurer sous l’effet de la traction, les efforts sont immédiatement transférés aux armatures. Celles-ci, grâce à leur ductilité, absorbent ces forces et empêchent la propagation des fissures.

Ce schéma illustre parfaitement le mécanisme. Dans la dalle non armée, les contraintes de traction se concentrent et provoquent la rupture. Dans la dalle armée, l’acier agit comme un filet de sécurité interne, distribuant les efforts et maintenant l’intégrité de la structure. La dalle ne se rompt plus de manière fragile ; elle se déforme de façon contrôlée, offrant une sécurité et une capacité portante décuplées. C’est ce travail en tandem qui explique pourquoi une dalle correctement armée est non seulement plus résistante, mais aussi beaucoup plus résiliente.

Comment calculer la section d’acier nécessaire pour une dalle de 18 cm sous 8 tonnes ?

Le dimensionnement de la section d’acier n’est pas une estimation, mais un calcul rigoureux défini par des normes, principalement l’Eurocode 2 en Europe. Pour un cas concret comme une dalle de 18 cm supportant une charge de 8 tonnes (qu’elle soit ponctuelle, comme le pied d’un rack, ou répartie), la démarche consiste à déterminer la quantité minimale d’acier (As) nécessaire pour reprendre les efforts de traction que le béton seul ne peut supporter. Ce calcul dépend de multiples facteurs : la portée de la dalle, les conditions d’appui, et les caractéristiques des matériaux (résistance du béton et limite élastique de l’acier).

Le processus commence par la détermination du moment fléchissant de calcul (MEd), qui représente l’effort de « pliage » maximal que la dalle subira sous la charge de 8 tonnes. Une fois ce moment connu, on peut engager le calcul de la section d’armature. Comme le précise l’Eurocode 2, il faut aussi prendre en compte les sollicitations durant la phase de construction. Dans l’un de ses textes de référence, il est stipulé :

Il convient de déterminer des valeurs de calcul des charges en cours d’exécution, en tenant compte du matériel utilisé et d’une charge complémentaire variable et libre due au personnel, égale à 1 kN/m².

– Eurocode 2 – Partie 2, XP ENV 1992-2 Eurocode 2 : Calcul des structures en béton

Cette précision souligne que le dimensionnement doit anticiper toutes les phases de vie de l’ouvrage. Pour s’assurer de ne rien omettre dans cette démarche complexe, un audit séquentiel est indispensable.

Barres HA 10 ou treillis soudé ST25 : lequel pour un dallage de parking de 300 m² ?

Le choix entre des barres à Haute Adhérence (HA) ligaturées sur site et un treillis soudé préfabriqué est un arbitrage classique pour les dallages de grande surface comme un parking de 300 m². Il ne s’agit pas seulement d’une question de résistance, mais aussi de coût global, de rapidité d’exécution et de garantie de conformité. Un treillis ST25, par exemple, correspond à des fils de 7mm espacés de 150mm, offrant une section d’acier de 2,57 cm²/m dans chaque direction. Des barres HA 10 espacées de 30 cm offriraient une section comparable (2,62 cm²/m), mais la mise en œuvre est radicalement différente.

Le treillis soudé offre un avantage majeur en termes de productivité et de précision. La pose des panneaux est rapide et l’espacement des fils est garanti, ce qui facilite grandement le respect des plans de ferraillage et la conformité au DTU 13.3 (Dallages). De plus, une bonne planification (calepinage) permet une optimisation significative des découpes et des chutes. En effet, un bon plan de pose pour le treillis soudé permet de réduire les pertes de matière jusqu’à 15%. Le tableau suivant synthétise les critères de décision clés.

Pour un parking de 300 m², le gain de temps et la garantie d’un positionnement correct des aciers font généralement pencher la balance en faveur du treillis soudé. Les barres individuelles conservent leur pertinence pour des zones à géométrie complexe ou pour des renforts localisés très spécifiques, mais pour une grande surface régulière, l’efficacité du treillis est difficile à battre.

Les 3 erreurs de recouvrement des barres qui annulent 60 % de la résistance de l’armature

La résistance d’une armature est une chaîne dont le maillon le plus faible est souvent la jonction entre deux barres. Un calcul de section d’acier parfait peut être rendu totalement inefficace par une mise en œuvre défaillante au niveau des recouvrements. L’objectif du recouvrement est d’assurer la continuité de la transmission des efforts de traction d’une barre à l’autre. Si cette jonction est mal réalisée, elle devient un point de rupture potentiel qui peut compromettre l’intégrité de toute la structure. Trois erreurs critiques sont fréquemment observées sur les chantiers.

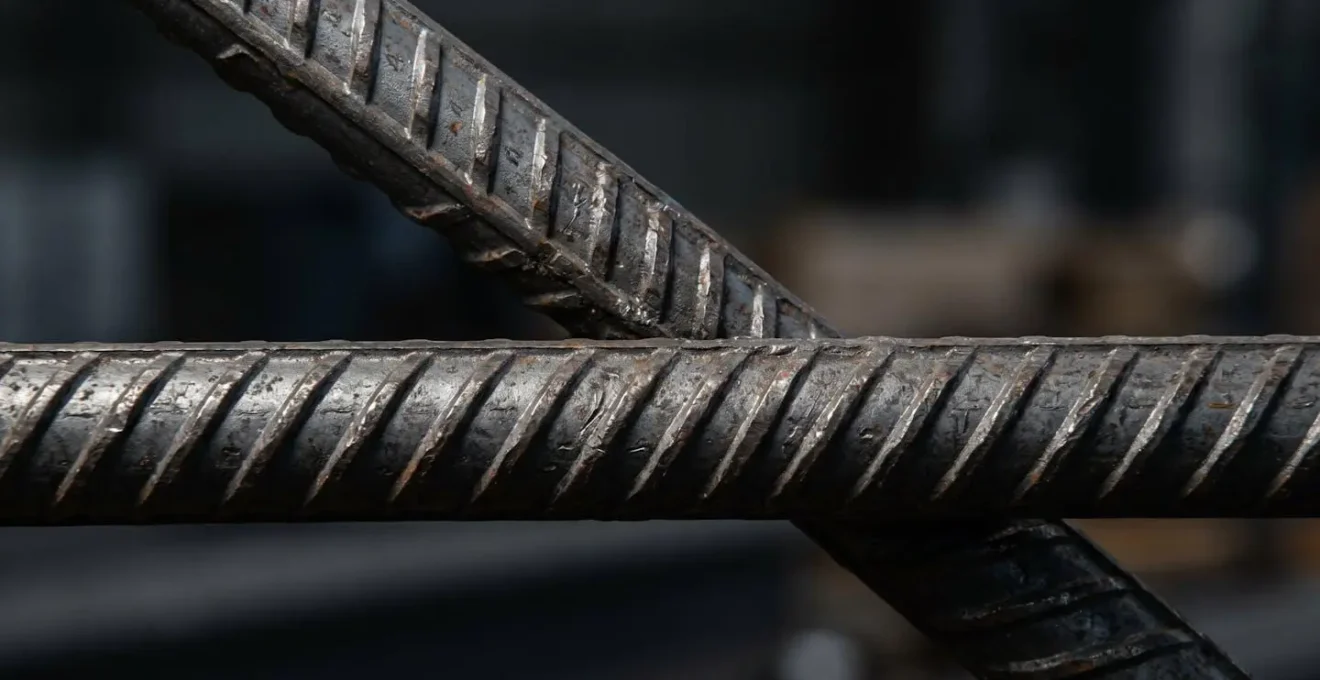

La qualité de l’adhérence entre le béton et l’acier nervuré est ce qui permet le transfert des forces. Une juxtaposition correcte, comme le montre l’image ci-dessous, est essentielle pour que le béton enrobe chaque barre et assure ce transfert d’effort sur toute la longueur de recouvrement.

Voici les erreurs à proscrire absolument pour garantir une performance optimale :

• Erreur 1 : Recouvrement trop court. C’est l’erreur la plus grave. La longueur de recouvrement doit être de 40 à 50 fois le diamètre de la barre (selon l’Eurocode 2 et l’adhérence). Pour une barre HA 10 (diamètre 10 mm), cela signifie un recouvrement de 40 à 50 cm. Un recouvrement plus court ne laisse pas assez de surface de contact pour que les efforts de traction se transmettent correctement, créant une rupture nette à la jonction.
• Erreur 2 : Barres non ligaturées ou mal calées. Des barres simplement posées l’une à côté de l’autre bougeront inévitablement lors du coulage du béton. Le vibrage ou le simple poids du béton frais peut les écarter, annulant le recouvrement prévu. Des ligatures solides et des cales d’enrobage sont obligatoires pour maintenir la géométrie du ferraillage conforme aux plans.
• Erreur 3 : Superposition verticale au lieu de la juxtaposition. Les barres à reprendre doivent être placées côte à côte (juxtaposition), et non l’une sur l’autre. L’empilement crée un plan de faiblesse horizontal dans le béton, empêche un enrobage correct de chaque barre et concentre les contraintes de manière non conforme aux hypothèses de calcul.

Comment organiser la livraison et le stockage de 2 tonnes d’armatures sans retard de chantier ?

La gestion logistique des armatures est une étape souvent sous-estimée qui peut pourtant générer des retards et des surcoûts importants. Organiser l’arrivée de 2 tonnes d’acier, que ce soit sous forme de barres de 6 mètres ou de panneaux de treillis soudé, requiert une planification rigoureuse en amont. Les contraintes d’accès au chantier, les moyens de déchargement et les conditions de stockage sont des points critiques à anticiper pour garantir une alimentation fluide du poste de ferraillage.

La première étape est l’anticipation des commandes. Les délais peuvent varier de quelques jours pour des produits standards à plusieurs semaines pour des armatures façonnées sur mesure. Il est donc impératif de passer commande auprès des négoces (comme Point P ou Chausson Matériaux en France) bien avant le besoin réel. Ensuite, la coordination le jour J est essentielle. Les frais logistiques représentent environ 50 € par livraison, auxquels s’ajoutent près de 20 € par trajet de grue pour le déchargement. Une mauvaise coordination peut multiplier ces coûts. La checklist suivante résume les points de contrôle pour une logistique sans faille.

1. Anticiper les délais de commande : Prévoir 2 à 3 semaines pour les aciers standards et 4 à 6 semaines pour les armatures sur mesure.
2. Valider l’accessibilité du chantier : S’assurer qu’un camion semi-remorque peut manœuvrer (voie de 3,5m de large, hauteur de 4,5m).
3. Prévoir l’engin de levage : Réserver une grue ou un chariot télescopique adapté au poids et à la longueur des colis d’acier.
4. Préparer la zone de stockage : Aménager une aire plane, stable et surtout surélevée du sol à l’aide de palettes ou de bastaings pour éviter tout contact avec la boue et l’humidité.
5. Protéger contre la corrosion : Couvrir systématiquement les tas d’armatures avec une bâche imperméable. Une rouille de surface légère n’est pas problématique, mais une corrosion avancée (piqûres, perte de section) est rédhibitoire.
6. Sécuriser contre le vol : Stocker les aciers dans une zone clôturée et visible du chantier ou opter pour des livraisons phasées en « juste-à-temps » pour minimiser le stock sur site.

Un stockage inadéquat, directement sur le sol, expose l’acier à l’humidité, accélérant la corrosion et pouvant le rendre impropre à l’utilisation, ce qui représente une perte sèche pour le chantier.

Comment calculer le ferraillage nécessaire pour une dalle de 15 cm sur sol compressible ?

La présence d’un sol compressible (argiles, limons, remblais récents) sous une dalle change complètement les hypothèses de calcul. Un sol stable offre un support uniforme, mais un sol compressible peut engendrer des tassements différentiels : une partie de la dalle s’affaisse plus qu’une autre. Ce phénomène induit des contraintes de flexion et de traction extrêmement importantes que le béton seul ne peut absolument pas reprendre. L’armature n’a plus seulement un rôle anti-fissuration localisé, elle devient l’élément qui assure la cohésion de la dalle et lui permet de « ponter » les zones de faiblesse du sol.

Dans ce contexte, le dimensionnement du ferraillage doit être majoré. La section d’acier minimale requise par les réglementations pour un sol stable devient insuffisante. Par exemple, sur des terrains sujets au phénomène de retrait-gonflement des argiles, les règles de construction parasismiques sont souvent étendues car elles prévoient des chaînages et des armatures de peau robustes. Sur de tels sites, le simple fait de passer d’un risque « faible » à « fort » de retrait-gonflement impose souvent le doublement de la section d’acier minimale pour garantir la ductilité de la structure.

Une solution technique couramment adoptée pour les dalles sur sol compressible est l’utilisation d’une double nappe d’armatures (un treillis soudé en partie basse et un autre en partie haute). Cette configuration transforme la dalle en une sorte de poutre plate capable de travailler en flexion dans les deux sens, reprenant à la fois les tractions en sous-face (cas classique) et les tractions en surface (cas d’un soulèvement local du sol).

Face à un sol compressible, l’investissement dans un ferraillage renforcé n’est pas une option, mais une nécessité pour assurer la pérennité de l’ouvrage.

Fibres métalliques ou armature traditionnelle : laquelle pour résister à 5 MPa de traction ?

Atteindre une résistance en traction de 5 MPa pour un élément en béton est un objectif de haute performance, bien au-delà des capacités d’un béton standard. Cette exigence nous fait entrer dans le domaine des Bétons Fibrés à Ultra-hautes Performances (BFUP). La question n’est plus simplement de contrôler quelques fissures larges avec une armature traditionnelle, mais de créer un matériau composite capable de supporter une traction significative avec une micro-fissuration répartie et quasi invisible. Dans ce match, les fibres métalliques et l’armature traditionnelle jouent des rôles très différents.

L’armature traditionnelle (barres HA ou treillis) agit comme un renfort localisé. Elle est conçue pour reprendre les efforts une fois que le béton a fissuré. Les fibres métalliques, quant à elles, sont mélangées directement dans la matrice béton. Elles agissent comme un réseau tridimensionnel de micro-armatures qui entravent la naissance même des fissures. Comme le souligne le site spécialisé Travaux Béton, « dans certains cas, l’ajout de fibres permet de remplacer un treillis soudé ». Pour atteindre 5 MPa de traction, un dosage précis et une formulation de béton spécifique sont indispensables. Ce choix dépend fortement du type d’ouvrage et des contraintes réglementaires, notamment en France où l’usage de bétons fibrés pour des applications structurelles est encadré par des Avis Techniques (ATec) du CSTB.

Le tableau suivant met en perspective les deux approches pour atteindre cet objectif de haute résistance en traction.

En conclusion, pour viser une résistance en traction de 5 MPa, les fibres métalliques sont techniquement la solution la plus performante, car elles modifient le comportement intrinsèque du matériau. L’armature traditionnelle, même très dense, se contentera de « coudre » des fissures plus larges, sans jamais atteindre le comportement quasi-ductile et homogène d’un BFUP.

Quand l’armature en acier devient-elle indispensable dans un dallage industriel ?

Dans le domaine des dallages industriels, la question n’est pas toujours de savoir *comment* armer, mais *si* l’on doit armer. Le DTU 13.3, qui régit la conception des dallages en France, autorise sous conditions la réalisation de dallages non armés. Cependant, plusieurs seuils réglementaires et contextuels rendent l’intégration d’une armature en acier non seulement recommandée, mais structurellement indispensable. L’objectif de cette armature minimale n’est pas toujours de reprendre des charges d’exploitation extrêmes, mais souvent de contrôler la fissuration due au retrait hydraulique du béton.

Un dallage non armé est très sensible aux variations dimensionnelles. Le retrait lors du séchage peut générer des fissures anarchiques si elles ne sont pas guidées par des joints de retrait sciés. L’armature (généralement un treillis soudé) agit alors comme une « armature de peau », répartissant les contraintes de retrait sur toute la surface et favorisant l’apparition d’un réseau de microfissures invisibles plutôt que de quelques fissures larges et préjudiciables. Par exemple, un dallage de 12 cm armé avec le treillis soudé minimum est prévu pour une charge répartie de 250 kg/m², ce qui est déjà une charge d’exploitation non négligeable.

L’armature devient obligatoire dès que l’un des seuils suivants, issus principalement du DTU 13.3, est franchi :

• Seuil d’épaisseur : Pour un dallage industriel dont l’épaisseur est supérieure à 15 cm, l’intégration d’un treillis soudé anti-fissuration (type ST 15 C minimum) devient systématique pour maîtriser le retrait.
• Seuil de charges d’exploitation : Dès que les charges dépassent 500 kg/m² ou que le dallage est soumis au trafic de chariots élévateurs (même légers), une armature de flexion (type ST 25 ou supérieure) est nécessaire pour reprendre les efforts de poinçonnement et de flexion.
• Seuil d’espacement des joints : Si le plan de jointoiement prévoit des espacements supérieurs à 6 mètres, ou si l’on opte pour un dallage « sans joints », des armatures spécifiques sont obligatoires pour contrôler les ouvertures de fissures.
• Seuil de zone sismique : En France, dans les zones à sismicité modérée à forte (zones 3 et 4), un treillis soudé est requis pour assurer la cohésion et la ductilité de la dalle en cas de sollicitations dynamiques.

Au-delà de ces seuils, l’armature passe d’une option de confort à une nécessité structurelle et réglementaire.

Pour garantir la performance et la conformité de votre prochain ouvrage, la première étape consiste à réaliser un plan de ferraillage détaillé, en s’appuyant sur un calcul précis et une compréhension fine des normes en vigueur.
