Comment dimensionner les joints de dilatation pour éviter les fissures sur 20 ans ?

L’apparition d’une fissure sur un dallage en béton, parfois quelques semaines seulement après sa mise en œuvre, est souvent perçue comme une fatalité ou un défaut de matériau. Pour l’ingénieur ou le maître d’œuvre, elle représente avant tout un échec de conception. On se concentre sur la résistance à la compression, le type de ciment ou le ferraillage, en oubliant que le béton est un matériau vivant qui bouge, se rétracte et accumule des forces internes considérables, bien avant que la première charge ne soit appliquée. Les solutions conventionnelles se limitent souvent à des règles empiriques d’espacement, sans adresser la cause racine du problème.

Mais si la véritable origine de la majorité des pathologies n’était pas l’exploitation, mais une force invisible et mal anticipée : le retrait empêché ? Ce phénomène, où le béton ne peut se contracter librement, génère des contraintes de traction qui dépassent rapidement sa faible résistance initiale. La fissure n’est alors que la libération brutale de cette énergie accumulée. Le joint de dilatation ou de retrait n’est pas un simple trait de scie ; il est l’outil principal d’une stratégie de prévention active, un point de faiblesse contrôlé qui dicte au béton où il doit se fissurer de manière invisible et sans conséquence.

Cet article propose d’aborder le dimensionnement des joints non comme une recette, mais comme une discipline de diagnostic préventif. Nous analyserons la chronologie de la dégradation, des contraintes initiales de retrait jusqu’aux épaufrures qui apparaissent des années plus tard. L’objectif est de vous fournir les clés pour concevoir un calepinage de joints qui garantit la santé structurelle de vos dallages sur le long terme, transformant une contrainte en une force maîtrisée.

Cet article est structuré pour vous guider depuis la compréhension des phénomènes physiques jusqu’aux règles de bonne pratique. Le sommaire ci-dessous détaille les points essentiels qui seront abordés pour maîtriser la conception de dallages durables.

Pourquoi le béton se fissure même sans charge si les joints sont mal positionnés ?

Contrairement à une idée reçue, la majorité des fissures précoces sur un dallage n’est pas due à une charge excessive, mais à un phénomène intrinsèque au matériau : le retrait. Le béton, en durcissant, perd de l’eau et donc du volume. Ce mouvement de contraction, s’il est empêché par des points durs (poteaux, murs, fondations), engendre des contraintes de traction internes. Le problème est que la résistance du béton à la traction est très faible, environ 10 fois inférieure à sa résistance à la compression. Une fissuration se forme donc inévitablement dès que ces contraintes de retrait dépassent la résistance en traction du béton à un jeune âge.

Ce retrait n’est pas négligeable. Selon les experts, le retrait total des ciments est compris entre 450 et 750 micromètres par mètre. Sur une longueur de 20 mètres, cela représente une contraction potentielle de plus d’un centimètre. Sans joints pour absorber ou guider ce mouvement, la dalle se met en tension jusqu’à la rupture. Le positionnement des joints n’est donc pas une option, mais l’acte de conception fondamental qui permet de créer des plans de faiblesse contrôlés. Un joint bien positionné « invite » la fissure à se former en son sein, de manière rectiligne et invisible, plutôt que de la laisser apparaître de manière anarchique et inesthétique en plein milieu d’un panneau.

Comme le résume parfaitement Infociments, le mécanisme est purement physique et prévisible. Dans leur guide sur les notions de retrait du béton, ils expliquent :

La fissuration se forme dès que les contraintes de traction issues du retrait sont supérieures à la résistance en traction du béton.

– Infociments, Notions sur les retraits du béton

Ignorer ce principe revient à programmer la fissuration de l’ouvrage. Le rôle de l’ingénieur est d’anticiper cette force et de la canaliser, en transformant une pathologie potentielle en un comportement structurel sain et maîtrisé. Un dallage sans fissures n’est pas un dallage qui ne bouge pas, mais un dallage dont les mouvements ont été intelligemment prévus.

Comment calculer l’espacement des joints de dilatation pour une dalle de 1000 m² ?

Le calcul de l’espacement des joints pour une grande surface comme une dalle de 1000 m² ne peut se contenter de règles empiriques. Il doit intégrer une analyse multifactorielle pour aboutir à un calepinage efficace. L’objectif est de créer des panneaux de dallage dont les dimensions sont suffisamment réduites pour que les contraintes de retrait internes restent inférieures à la résistance en traction du béton. Les principaux paramètres à considérer sont l’épaisseur de la dalle, le type de béton utilisé, son ferraillage, mais surtout les conditions environnementales et d’exploitation.

Une règle courante, issue du DTU 13.3, suggère un espacement maximal de 25 à 30 fois l’épaisseur de la dalle pour un béton non armé. Pour une dalle de 20 cm, cela mènerait à des joints tous les 5 à 6 mètres, créant des panneaux d’environ 25 à 36 m². Pour une surface de 1000 m², cela impliquerait environ 30 à 40 panneaux. Cependant, cette règle doit être pondérée. Un béton à faible retrait permettra d’augmenter légèrement cet espacement, tandis qu’un environnement sec et venteux, qui accélère l’évaporation de l’eau, exigera des panneaux plus petits pour contrôler le retrait plastique.

La distinction entre un dallage intérieur et extérieur est ici fondamentale. Un dallage intérieur, dans un environnement à température et hygrométrie contrôlées, subira principalement un retrait de séchage plus lent. Un dallage extérieur sera, lui, soumis à des variations thermiques journalières et saisonnières bien plus importantes, nécessitant des joints de dilatation capables d’absorber des mouvements plus amples.

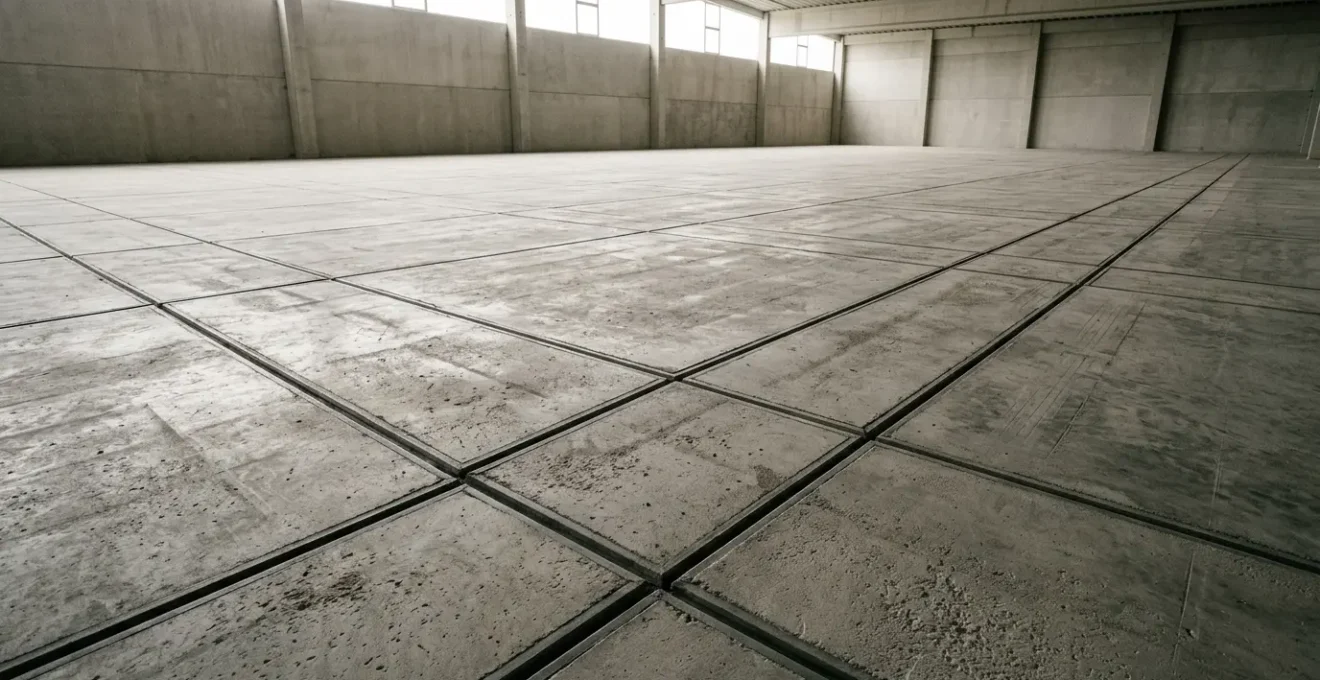

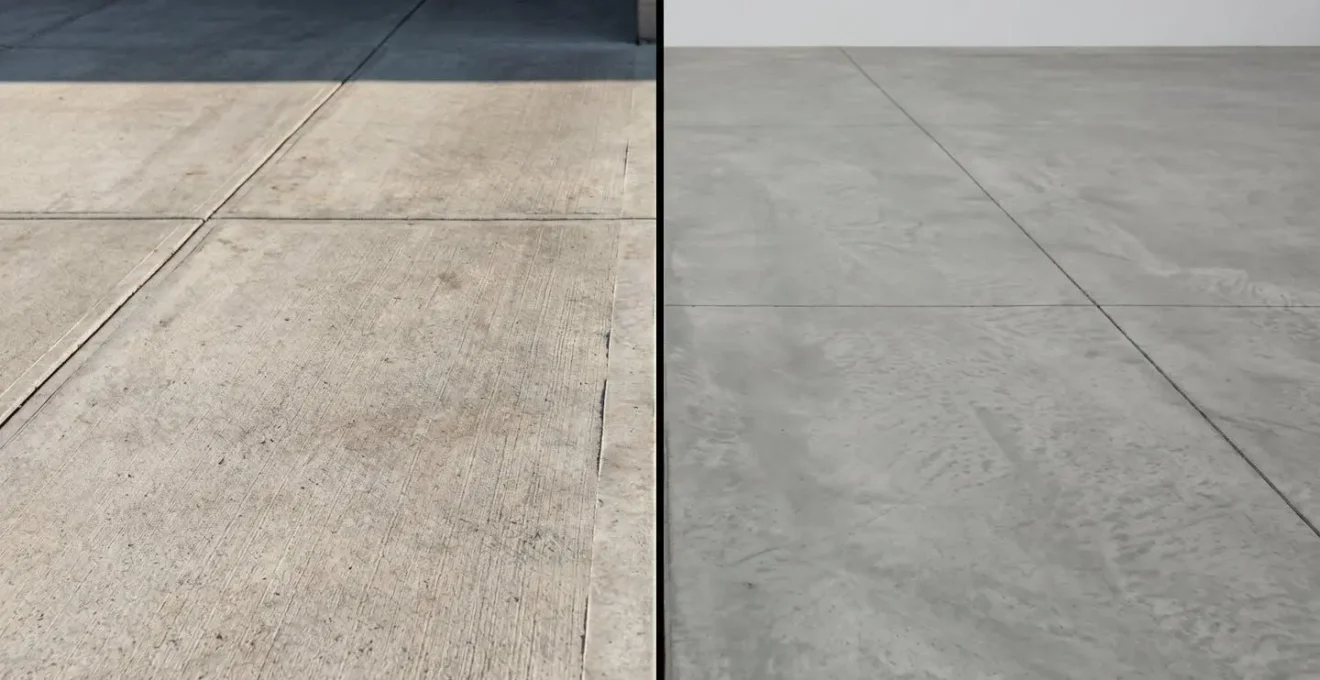

L’illustration ci-dessous met en exergue la différence d’approche conceptuelle entre ces deux environnements. Le calcul doit prendre en compte non seulement le retrait initial mais aussi les cycles d’expansion et de contraction futurs.

Ainsi, pour une dalle de 1000 m², la première étape est de définir le « pire cas » de contrainte (environnement, type de béton) pour ensuite définir la taille maximale de panneau admissible. Le calepinage final devra également tenir compte des points singuliers : angles rentrants, réservations, et pourtours de poteaux, qui sont des zones de concentration de contraintes nécessitant des joints de désolidarisation spécifiques.

Joint de retrait ou joint de dilatation : lequel mettre en œuvre pour votre dallage industriel ?

La confusion entre joint de retrait et joint de dilatation est une source fréquente de pathologies sévères dans les dallages industriels. Bien qu’ils se matérialisent tous deux par une discontinuité dans la dalle, leurs fonctions sont radicalement différentes et leur mauvaise utilisation peut avoir des conséquences désastreuses. En effet, une étude sur la modélisation des dallages révèle que les pathologies associées sont la première cause de sinistres en France pour ce type d’ouvrage.

Le joint de retrait, aussi appelé joint de sciage, a pour unique fonction de contrôler la fissuration due au retrait du béton à son jeune âge. Il s’agit d’un simple trait de scie, réalisé sur une profondeur d’environ un quart à un tiers de l’épaisseur de la dalle. Ce sciage crée un plan de faiblesse qui force la fissure de retrait à se produire à cet endroit précis, de manière rectiligne. Le joint de retrait ne désolidarise pas les panneaux de dallage ; la continuité du ferraillage est souvent maintenue à travers le joint, et les granulats s’imbriquent après fissuration (interlock), assurant un transfert de charges d’un panneau à l’autre.

Le joint de dilatation, quant à lui, a pour mission d’absorber les variations dimensionnelles de la dalle sur le long terme, dues principalement aux variations de température et d’humidité. Il s’agit d’une coupure sur toute l’épaisseur de la dalle, remplie d’un matériau compressible. Il désolidarise complètement les panneaux adjacents ou la dalle des points fixes (murs, poteaux). Le ferraillage est interrompu, et des goujons lisses sont souvent utilisés pour assurer le transfert de charges tout en permettant le mouvement horizontal. Omettre un joint de dilatation là où il est nécessaire (grandes surfaces, dallages extérieurs) conduit à des contraintes de compression massives en été, pouvant provoquer le soulèvement et le flambement des panneaux.

Pour un dallage industriel, la règle est donc d’utiliser une combinaison des deux : un maillage de joints de retrait pour contrôler la fissuration à l’intérieur des grandes zones, et des joints de dilatation pour isoler ces zones les unes des autres et des structures existantes, gérant ainsi les mouvements à plus grande échelle.

Les 3 erreurs de sciage des joints qui provoquent 80 % des fissurations précoces

Même avec un calepinage parfait sur le papier, la réussite d’un dallage sans fissures dépend de l’exécution du sciage des joints. C’est une opération critique où la précision et le timing sont non négociables. Trois erreurs principales sont responsables de la grande majorité des fissurations anarchiques qui apparaissent précocement, ruinant l’esthétique et la durabilité de l’ouvrage. Il est donc impératif de mettre en place un contrôle qualité rigoureux sur ces aspects.

La première erreur est une profondeur de sciage insuffisante. Le joint de retrait doit créer un plan de faiblesse suffisamment marqué pour que la fissure de retrait s’y propage. La règle est de scier sur une profondeur équivalente à un quart (1/4) au minimum, et idéalement un tiers (1/3), de l’épaisseur totale de la dalle. Un sciage trop superficiel ne créera pas l’amorce nécessaire, et la fissure se formera ailleurs, au gré des contraintes internes.

La deuxième erreur courante est la mauvaise gestion des points singuliers, notamment les angles rentrants. Tout angle rentrant dans un panneau de dallage (autour d’un poteau, à la jonction d’un mur) agit comme un concentrateur de contraintes. La fissuration partira quasi systématiquement de cet angle. Il est donc crucial de positionner un joint de retrait dans le prolongement des faces du point singulier pour canaliser cette fissure inévitable.

Enfin, la troisième erreur, et sans doute la plus critique, est le mauvais timing du sciage. Scier trop tôt endommage les bords du joint car le béton n’est pas assez résistant. Scier trop tard signifie que les contraintes de retrait ont déjà dépassé la résistance du béton, et la fissuration anarchique a déjà commencé. Ce point est si crucial qu’il fait l’objet de la section suivante.

À quel moment scier les joints de retrait pour éviter les fissures anarchiques ?

La question du timing pour le sciage des joints de retrait est la plus critique de toute la mise en œuvre d’un dallage. Il ne s’agit pas d’une plage de quelques jours, mais d’une fenêtre de tir de quelques heures seulement. Intervenir trop tôt ou trop tard a des conséquences irréversibles. Pour comprendre cette urgence, il faut distinguer deux types de retrait : le retrait plastique et le retrait de séchage.

Le retrait plastique se produit dans les toutes premières heures après la mise en place, alors que le béton est encore à l’état plastique. Il est dû à l’évaporation rapide de l’eau en surface. Ce phénomène est particulièrement violent et peut être de l’ordre de 1 mm/m, une grandeur considérable qui suffit à elle seule à fissurer le béton de surface avant même qu’il ait atteint une résistance significative. Le sciage des joints de retrait a pour premier objectif de contrer CETTE fissuration précoce.

Le moment optimal pour scier est donc un compromis délicat. Il faut attendre que le béton ait acquis une résistance suffisante pour que la lame de la scie ne déloge pas les granulats et ne crée pas d’épaufrures sur les lèvres du joint. Cependant, il faut impérativement intervenir avant que les contraintes de traction dues au retrait plastique n’aient atteint le seuil de rupture du béton. En pratique, cela se situe généralement entre 4 et 12 heures après le coulage, en fonction de la formulation du béton et des conditions climatiques (température, vent, hygrométrie).

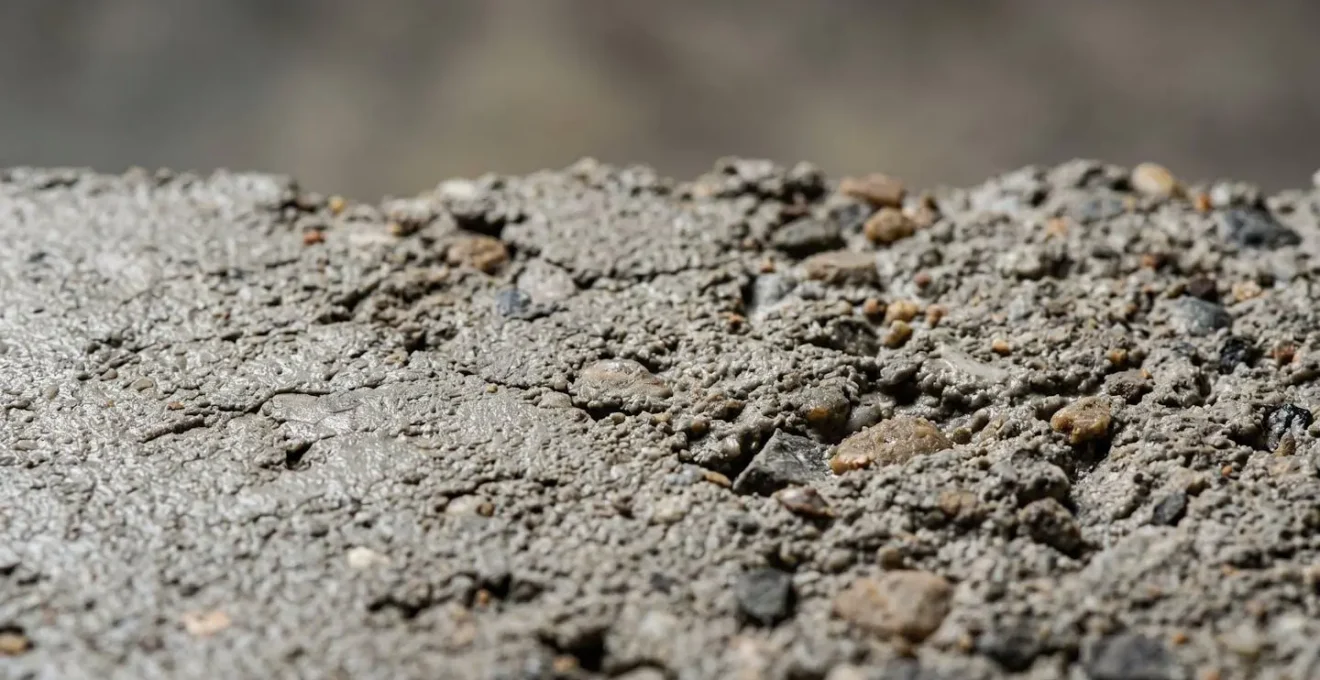

Le meilleur indicateur est un test simple : si l’opérateur peut marcher sur la dalle en laissant une empreinte de quelques millimètres à peine, le moment est probablement idéal. La texture du béton est alors clé, comme le suggère l’image suivante.

Cette image montre un état où le béton est suffisamment pris pour être coupé proprement. Attendre que la dalle soit « dure » est la garantie d’intervenir trop tard. Une fois que la fissuration de retrait plastique est apparue, elle est anarchique et définitive. Le sciage ultérieur ne servira plus qu’à gérer le retrait de séchage, mais le dommage esthétique et structurel initial sera déjà fait.

Comment prévoir les contraintes de traction à long terme dans votre dalle sur 20 ans ?

Dimensionner un dallage pour une durée de vie de 20 ans exige de regarder au-delà du retrait initial. Un autre phénomène, plus lent mais tout aussi puissant, entre en jeu : le fluage du béton. Le fluage est la déformation différée du béton sous l’effet d’une charge constante. Même sous son propre poids, un dallage va continuer à se déformer et à se tasser très lentement au fil des années. Cette déformation n’est pas élastique ; elle est en grande partie irréversible.

Cette déformation à long terme génère des contraintes supplémentaires. Si une partie du dallage est empêchée de fluer (par exemple, si elle est connectée à une structure plus rigide qui ne flue pas de la même manière), de nouvelles contraintes de traction apparaissent. Le fluage peut être d’une ampleur considérable. Comme l’indique la littérature technique sur le sujet, il ne s’agit pas d’un phénomène mineur.

Dans des conditions défavorables, le fluage final peut atteindre une valeur d’environ trois fois la valeur de la déformation élastique instantanée.

– Wikipédia, Fluage du béton

Cela signifie qu’un dallage peut se déformer trois fois plus sur 20 ans qu’il ne l’a fait lors de sa mise en charge initiale. Prévoir ces contraintes à long terme implique de bien concevoir les joints de dilatation et d’isolement. Ces joints doivent être capables d’absorber ces mouvements lents et continus sans transmettre d’efforts aux structures adjacentes. La nature même du fluage complique la prévision, car selon Infociments, la déformation générée par le fluage à long terme est irréversible, ce qui signifie que les contraintes qu’elle induit s’accumulent au fil du temps.

La prise en compte du fluage dans le dimensionnement passe par l’utilisation de modèles de calcul conformes aux Eurocodes, qui intègrent des coefficients de fluage dépendant de l’âge du béton à la mise en charge, de l’humidité ambiante et des dimensions de l’élément. Pour un dallage, cela signifie surtout s’assurer que les joints de dilatation sont suffisamment larges et que leur matériau de remplissage conservera son élasticité sur plusieurs décennies pour accompagner cette « vie » du béton.

Pourquoi votre sol industriel présente des épaufrures après seulement 5 ans d’exploitation ?

L’apparition d’épaufrures, ces dégradations des lèvres des fissures ou des joints, est un signe avant-coureur d’une pathologie plus grave. Si elles apparaissent après quelques années seulement, c’est souvent la conséquence directe d’une mauvaise gestion des fissures initiales, transformant un problème esthétique en un problème structurel et de sécurité. Une épaufrure n’est pas une cause, mais un symptôme de la rencontre entre une fissure mal contrôlée et le trafic d’exploitation.

Le mécanisme est simple. Lorsqu’un joint de retrait n’a pas été scié ou a été mal exécuté, une fissure anarchique apparaît. Contrairement à un joint de sciage rectiligne, cette fissure est souvent sinueuse. Sous le passage répété des roues de chariots élévateurs ou de transpalettes, les bords fragiles de cette fissure, non protégés, se cassent et s’écaillent. Le choc des roues sur des bords non alignés crée des impacts qui arrachent de petits morceaux de béton. Le phénomène est auto-aggravant : plus l’épaufrure est grande, plus le choc de la roue est violent, et plus la dégradation s’accélère.

Ce type de dégradation est particulièrement fréquent lorsque les joints de retrait ne sont pas remplis avec un produit adapté ou lorsque le transfert de charge entre les panneaux est insuffisant. Sans un bon « interlock » des granulats ou des goujons de transfert, les panneaux bougent verticalement l’un par rapport à l’autre (poinçonnement), martelant les lèvres du joint jusqu’à leur destruction.

Prévenir les épaufrures sur 20 ans revient donc à traiter le problème à la source : assurer un calepinage et un sciage parfaits des joints de retrait pour que les fissures soient rectilignes et contrôlées. Ensuite, il est crucial de protéger les lèvres de ces joints dans les zones de fort trafic, en les remplissant avec un produit semi-rigide capable d’absorber les chocs tout en soutenant les arêtes.

Comment dimensionner votre dallage pour résister aux contraintes de traction sans fissuration ?

En synthèse, assurer la pérennité d’un dallage sur 20 ans revient à mener une réflexion globale où chaque décision de conception anticipe et maîtrise les contraintes futures. Le dimensionnement ne se limite pas à l’épaisseur de la dalle pour supporter les charges d’exploitation ; il s’agit d’une stratégie intégrée pour gérer les forces internes du béton lui-même. En France, où les sols industriels représentent environ 30% des surfaces de dallage, l’enjeu économique et technique est majeur.

La démarche de dimensionnement préventif peut se résumer en trois axes stratégiques. Premièrement, quantifier et localiser les contraintes. Cela passe par une analyse du retrait potentiel (thermique, hydraulique) et du fluage en fonction du projet (type de béton, climat, géométrie). Le but est d’identifier les zones où les contraintes de traction seront maximales.

Deuxièmement, concevoir un système de « fusibles structurels ». C’est le rôle du calepinage des joints. Chaque joint de retrait est un fusible qui doit « sauter » de manière contrôlée pour protéger le reste du panneau. Chaque joint de dilatation est un disjoncteur qui isole les grandes zones pour absorber les mouvements lents et de grande amplitude. Le dimensionnement (espacement, profondeur) et le positionnement de ce réseau de joints sont la clé de voûte de la durabilité.

Troisièmement, assurer une exécution irréprochable. Un plan parfait peut être ruiné par une mauvaise mise en œuvre. Le contrôle rigoureux du timing et de la profondeur du sciage, ainsi que le traitement des joints (remplissage, protection des lèvres) sont des étapes qui conditionnent la performance du système sur le long terme. Comme le soulignent les Cahiers Techniques du Bâtiment, la problématique est double :

La principale pathologie constatée sur ces ouvrages en béton armé ou non est la fissuration générée par le retrait empêché et par le chargement mécanique.

– Cahiers Techniques du Bâtiment, Les sols industriels en attente d’un DTU

En maîtrisant le retrait empêché par une conception intelligente des joints, on élimine la cause première de la majorité des désordres, laissant au dallage toute sa capacité à résister au chargement mécanique pour lequel il a été calculé. C’est en adoptant cette vision préventive que l’ingénieur transforme un simple sol en un ouvrage d’infrastructure durable et performant.

Pour appliquer cette méthodologie à vos projets et garantir la durabilité de vos dallages, l’étape suivante consiste à réaliser un diagnostic préventif et un calepinage détaillé adaptés à vos contraintes spécifiques.
