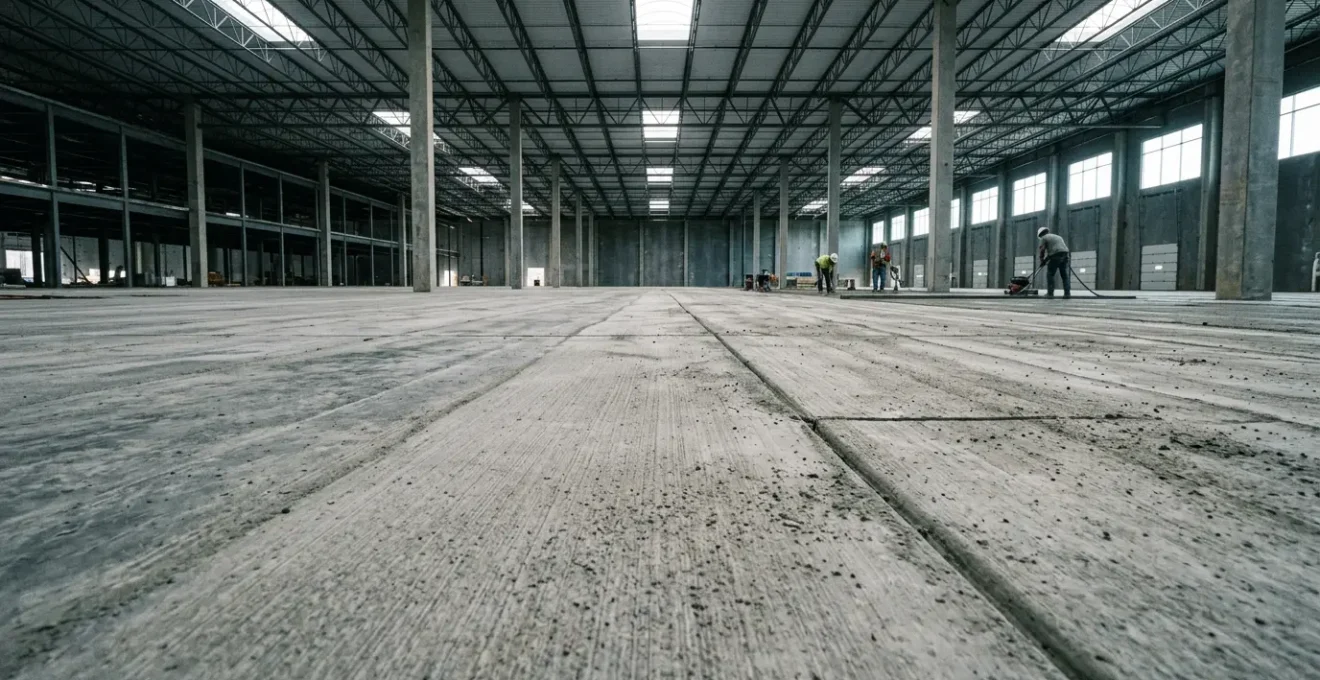

Comment dimensionner votre dallage pour résister aux contraintes de traction sans fissuration ?

La vision d’une fissure serpentant sur un dallage en béton fraîchement coulé est un scénario redouté par tout bureau d’études, ingénieur calcul ou maître d’œuvre. Au-delà du préjudice esthétique, elle signale une défaillance structurelle potentielle, une porte d’entrée pour l’humidité et une remise en cause de la durabilité de l’ouvrage. Face à ce risque, la réponse habituelle consiste souvent à appliquer des ratios de ferraillage standards ou à se référer aux règles générales du DTU 13.3. Pourtant, nombre de fissurations apparaissent sur des dalles jugées « conformes ».

Le problème fondamental est que le béton, matériau roi de la compression, est intrinsèquement faible en traction. Cette faiblesse est exacerbée par des phénomènes complexes et souvent sous-estimés : le retrait différentiel qui s’étale sur des mois, les gradients thermiques, et surtout, les contraintes induites par la continuité structurelle avec d’autres éléments. La simple application d’une formule de charge ne suffit plus. Mais si la véritable clé n’était pas de sur-dimensionner l’acier, mais plutôt d’anticiper avec précision l’origine et l’amplitude des contraintes de traction réelles ?

Cet article se propose d’aller au-delà des approches conventionnelles. Nous allons déconstruire les mécanismes qui génèrent la traction dans un dallage, depuis la microstructure du matériau jusqu’aux interactions à grande échelle. Il s’agit de fournir aux professionnels les outils analytiques pour passer d’un dimensionnement réactif à une conception prédictive, garantissant des dallages non seulement résistants, mais durablement exempts de fissures pénalisantes.

Cet article technique détaille les points essentiels pour une conception robuste. Le sommaire ci-dessous vous guidera à travers les différentes étapes de l’analyse et du calcul.

Pourquoi le béton non armé se fissure à seulement 3 MPa en traction directe ?

La résistance du béton est un paradoxe pour l’ingénieur : excellente en compression, mais dramatiquement faible en traction. Un béton C25/30 peut aisément supporter 25 MPa en compression, mais se rompra sous une contrainte de traction directe de seulement 2 à 3 MPa. Cette fragilité n’est pas un défaut, mais une caractéristique intrinsèque de sa nature de matériau composite. Le béton est un assemblage de granulats (éléments résistants) liés par une pâte de ciment hydraté. C’est à l’interface entre la pâte et les granulats que se situe le point faible.

Sous une contrainte de traction, des microfissures préexistantes dans la zone de transition auriculaire (l’interface pâte-granulat) commencent à se propager. Contrairement à la compression où les granulats se serrent les uns contre les autres, la traction les écarte, et la pâte de ciment seule n’a pas la cohésion suffisante pour résister à cet effort. Les données techniques confirment que la résistance à la traction ne représente en général que 7 à 10 % de sa résistance à la compression. C’est cette disproportion fondamentale qui rend le ferraillage ou l’ajout de fibres indispensable dès qu’une sollicitation en traction, même minime, est anticipée.

Ignorer cette réalité conduit inévitablement à la fissuration de retrait ou de flexion. Le rôle d’un bon dimensionnement n’est donc pas d’empêcher le béton de se fissurer en traction – c’est impossible – mais de contrôler ce phénomène en transférant les efforts de traction à une armature capable de les supporter sans rupture fragile.

Comment calculer les contraintes de traction en sous-face d’une dalle sur 6 appuis ponctuels ?

Le calcul des contraintes dans une dalle reposant sur des appuis discrets, comme des plots de fondation ou des têtes de poteaux, est un cas complexe qui sort du cadre des formules analytiques simplifiées (type dalle sur appuis continus). La répartition des moments de flexion, et donc des contraintes de traction en sous-face, n’est pas linéaire et présente des pics de concentration au droit des appuis et des zones de moment négatif entre eux. Tenter un calcul manuel basé sur des abaques serait à la fois fastidieux et imprécis.

La méthode moderne et fiable pour ce type de configuration est la modélisation par éléments finis (MEF). Des logiciels de calcul de structure permettent de mailler la dalle en une multitude de petits éléments, de définir la nature des appuis (ponctuels, fixes, élastiques) et d’appliquer les charges (permanentes, d’exploitation). Le logiciel calcule alors le champ de déformation et de contraintes sur toute la surface, mettant en évidence avec précision les zones les plus sollicitées en traction. Cette approche permet un dimensionnement au plus juste des armatures, en adaptant leur densité et leur diamètre aux besoins réels de chaque zone.

Ce type de calcul s’inscrit pleinement dans le cadre réglementaire, comme le précise le Document Technique Unifié. Ainsi que le stipule le DTU 13.3, le dimensionnement doit suivre des règles strictes pour garantir la sécurité et la durabilité de l’ouvrage :

Les armatures de dallage qui ont un rôle structurel doivent être dimensionnées selon les règlements de calcul du béton armé.

– DTU 13.3 (NF P11-213-1), Document Technique Unifié – Dallages en béton

La MEF est l’outil par excellence pour appliquer ces règlements à des cas géométriques complexes. Elle permet non seulement de quantifier les contraintes maximales mais aussi de visualiser les isovaleurs de contrainte, guidant ainsi l’ingénieur dans la conception d’un plan de ferraillage optimisé et sécuritaire.

Fibres métalliques ou armature traditionnelle : laquelle pour résister à 5 MPa de traction ?

Atteindre une résistance en traction de 5 MPa dans un élément en béton est un objectif ambitieux qui ne peut être atteint qu’avec un renfort adéquat. La question n’est pas tant de savoir si les fibres métalliques ou les armatures traditionnelles peuvent y parvenir, mais de comprendre leur mode de fonctionnement distinct pour choisir la solution la plus pertinente. L’armature traditionnelle (treillis soudé ou barres) offre une résistance linéaire et localisée, tandis que les fibres créent un réseau tridimensionnel dans toute la masse du béton.

Pour résister à 5 MPa en traction par flexion, une armature traditionnelle sera calculée selon l’Eurocode 2. Elle sera placée précisément dans la zone tendue (généralement en nappe inférieure) pour reprendre la totalité de l’effort une fois le béton fissuré. Sa performance est directement liée à sa section et à sa limite élastique. C’est une solution éprouvée, particulièrement efficace pour reprendre des efforts de flexion importants et localisés.

Le béton fibré métallique (BFM), lui, agit différemment. Les fibres ne préviennent pas l’apparition de la première microfissure, mais elles « couturent » cette fissure dès sa formation, empêchant son ouverture et sa propagation. Cela confère au matériau un comportement ductile post-fissuration. La performance d’un BFM est évaluée par des essais de flexion trois points, qui permettent de mesurer la limite de proportionnalité (LOP) et la résistance résiduelle, conformément à la norme EN 14651. Un BFM bien dosé peut non seulement atteindre, mais aussi maintenir une résistance significative bien après la fissuration initiale, ce qui est idéal pour contrôler la fissuration due au retrait et aux gradients thermiques.

En conclusion, pour reprendre une charge de traction concentrée de 5 MPa, une armature traditionnelle bien dimensionnée est souvent la solution directe. Cependant, si l’objectif est de garantir un contrôle strict de l’ouverture des fissures sur une grande surface soumise à des contraintes diffuses (retrait), les fibres métalliques offrent une solution plus homogène et une meilleure ductilité.

L’erreur de continuité structurelle qui crée des tractions imprévues et fissure 70 % des dalles

L’une des causes les plus fréquentes et les plus insidieuses de la fissuration des dallages est l’oubli d’un principe fondamental : une dalle en béton est un corps « vivant » qui doit pouvoir se dilater et se rétracter librement. L’erreur de continuité structurelle consiste à créer, volontairement ou non, des points de blocage qui entravent ce libre mouvement. Ces points durs, comme des poteaux traversant la dalle, des longrines de fondation non désolidarisées ou des murs en contact direct, agissent comme des ancrages. Lorsque la dalle tente de se rétracter (retrait de séchage) ou de se dilater (variation thermique), ces ancrages génèrent des contraintes de traction internes considérables, souvent bien supérieures à celles induites par les charges d’exploitation.

Le phénomène est simple : la dalle est « tirée » de part et d’autre du point fixe, créant un pic de contrainte qui amorce inévitablement une fissure. Cette fissure apparaît typiquement en étoile autour d’un poteau ou perpendiculairement à une longrine. L’expertise en pathologie du bâtiment montre que l’absence de joints de désolidarisation autour de ces points durs est une cause majeure de sinistralité. Le DTU 13.3 est très clair à ce sujet et insiste sur la nécessité de traiter systématiquement ces interfaces. Selon les recommandations, la gestion des points durs et des points fixes est une cause majeure à anticiper pour éviter la fissuration.

Une étude de cas typique est la fissuration d’une dalle autour d’un regard ou d’une canalisation non désolidarisée. L’élément rigide encastré dans la dalle empêche le retrait homogène du béton. La tension s’accumule jusqu’à dépasser la faible résistance en traction du matériau, et la fissure apparaît. La solution préventive est simple mais doit être rigoureuse : prévoir un joint périphérique souple et compressible (en polystyrène, feutre bitumineux, etc.) d’une épaisseur suffisante (généralement 1 à 2 cm) autour de tout élément susceptible de bloquer le mouvement de la dalle. Cette « rupture » de continuité est la garantie d’une durabilité à long terme.

Comment prévoir les contraintes de traction à long terme dans votre dalle sur 20 ans ?

La prévision des contraintes à long terme dans un dallage en béton est un exercice complexe qui doit intégrer deux phénomènes majeurs et inéluctables : le retrait de séchage et le fluage. Ces déformations différées, si elles sont mal gérées, sont une source primaire de contraintes de traction et de fissuration qui peuvent apparaître des mois, voire des années après la mise en service. À cela s’ajoutent les cycles environnementaux comme le gel/dégel dans les régions exposées.

Le retrait est la réduction de volume du béton due à l’évaporation de l’eau. Ce phénomène n’est ni instantané, ni uniforme. La surface de la dalle, plus exposée à l’air, se rétracte plus vite que sa sous-face, créant un gradient de déformation (tuilage) et donc des contraintes de traction en partie supérieure. Les études sur le retrait à long terme montrent que 60 à 80 % du retrait total se produit dans les 6 premiers mois, mais il se poursuit à un rythme plus lent pendant plusieurs années. Pour une dalle non armée, cela se traduit par des variations dimensionnelles de 0,2 à 0,6 mm/m, suffisantes pour causer des fissures si le mouvement est empêché.

Le fluage est la déformation du béton sous l’effet d’une charge constante. Il augmente les flèches et peut redistribuer les contraintes, notamment dans les zones d’appui. Pour la prévision à 20 ans, les modèles de calcul intégrés dans les logiciels avancés (basés sur les Eurocodes) prennent en compte ces effets. Ils utilisent des coefficients de fluage et de retrait qui dépendent de la classe du béton, de l’humidité ambiante et des dimensions de l’élément. La simulation permet ainsi d’estimer l’état de contrainte final de la dalle, en tenant compte de l’interaction entre les charges, le retrait et le fluage. L’ingénieur peut alors adapter le phasage des travaux, la formulation du béton (béton à retrait compensé) et surtout, le plan de jointoiement (joints de retrait sciés) pour accompagner ces déformations inévitables au lieu de les combattre.

Comment calculer le ferraillage nécessaire pour une dalle de 15 cm sur sol compressible ?

Le dimensionnement d’une dalle sur un sol compressible (argileux, limoneux, remblais non stabilisés) est une opération critique. Contrairement à un sol de bonne portance, un support compressible peut entraîner des tassements différentiels qui induisent des efforts de flexion importants dans la dalle. L’armature n’a plus seulement un rôle anti-fissuration, mais un rôle purement structurel : elle doit permettre à la dalle de « ponter » les zones de moindre portance sans se rompre. Une dalle de 15 cm est une épaisseur courante pour des usages domestiques ou tertiaires, mais son ferraillage doit être calculé avec rigueur.

En premier lieu, il faut respecter les minimums réglementaires. Conformément aux prescriptions du DTU 13.3, une dalle de ce type doit avoir une épaisseur minimale de 12 cm et comporter une armature représentant au moins 0,2 % de la section de béton, généralement sous forme de treillis soudé. Pour une dalle de 15 cm, cela correspond à une section d’acier de 3,0 cm²/m, soit un treillis ST25C dans les deux directions. Cependant, ce minimum n’est valable que pour un sol de qualité et des charges modérées. Sur sol compressible, une analyse plus fine est impérative.

Le calcul se base sur le module de réaction du sol (k), obtenu par des essais géotechniques (essai à la plaque). Ce module quantifie la « raideur » du sol. Plus k est faible, plus le sol est compressible et plus la dalle devra être rigide et armée. Le dimensionnement consiste à modéliser la dalle comme une poutre ou une plaque reposant sur des ressorts (modèle de Westergaard) et à calculer les moments de flexion sous l’effet des charges et des tassements anticipés. Le ferraillage est ensuite déterminé par un calcul à l’état limite ultime (ELU) selon l’Eurocode 2 pour reprendre ces moments.

Comment calculer l’espacement des joints de dilatation pour une dalle de 1000 m² ?

Pour une dalle de grande superficie comme 1000 m², la gestion des mouvements thermiques et du retrait est primordiale. Il est cependant crucial de faire la distinction entre deux types de joints souvent confondus : les joints de dilatation (ou d’isolement) et les joints de retrait (ou de fractionnement). Leur rôle et leur espacement sont radicalement différents.

Le joint de dilatation a pour fonction de désolidariser la dalle d’autres éléments structurels rigides (murs, poteaux, fondations) ou de diviser une très grande surface en panneaux indépendants pour absorber les mouvements d’ensemble. Pour les grandes surfaces en béton, le DTU 13.3 préconise un espacement entre joints de dilatation de l’ordre de 20 à 30 mètres. Pour une dalle de 1000 m² (par exemple 25 m x 40 m), il faudrait donc prévoir au moins un joint de dilatation traversant dans le sens de la plus grande longueur, pour créer deux panneaux d’environ 25 m x 20 m.

Cependant, la citation suivante apporte une nuance essentielle : la grande majorité des joints que l’on voit sur un dallage ne sont pas des joints de dilatation. Selon les experts du Guide Batipole, « 90% des joints dans un dallage sont des joints de retrait (sciés), et les vrais joints de dilatation (traversant toute l’épaisseur) ne sont nécessaires que pour isoler la dalle d’autres éléments structurels. » Le rôle du joint de retrait est de créer une ligne de faiblesse pour guider la fissuration inévitable du retrait de manière contrôlée et rectiligne. Ces joints sont sciés sur environ un quart de l’épaisseur de la dalle, quelques heures après le coulage. Leur espacement est beaucoup plus faible : il est recommandé de ne pas dépasser 25 à 30 fois l’épaisseur de la dalle (soit 3,75 m à 4,50 m pour une dalle de 15 cm). Pour notre dalle de 1000 m², il faudrait donc un maillage de joints de retrait tous les 4 mètres environ dans les deux directions.

En résumé, pour 1000 m², on prévoira des joints de dilatation pour découper la surface en panneaux de ~25m de côté maximum, et à l’intérieur de ces panneaux, un quadrillage serré de joints de retrait sciés tous les 4-5 mètres.

Quand l’armature en acier devient-elle indispensable dans un dallage industriel ?

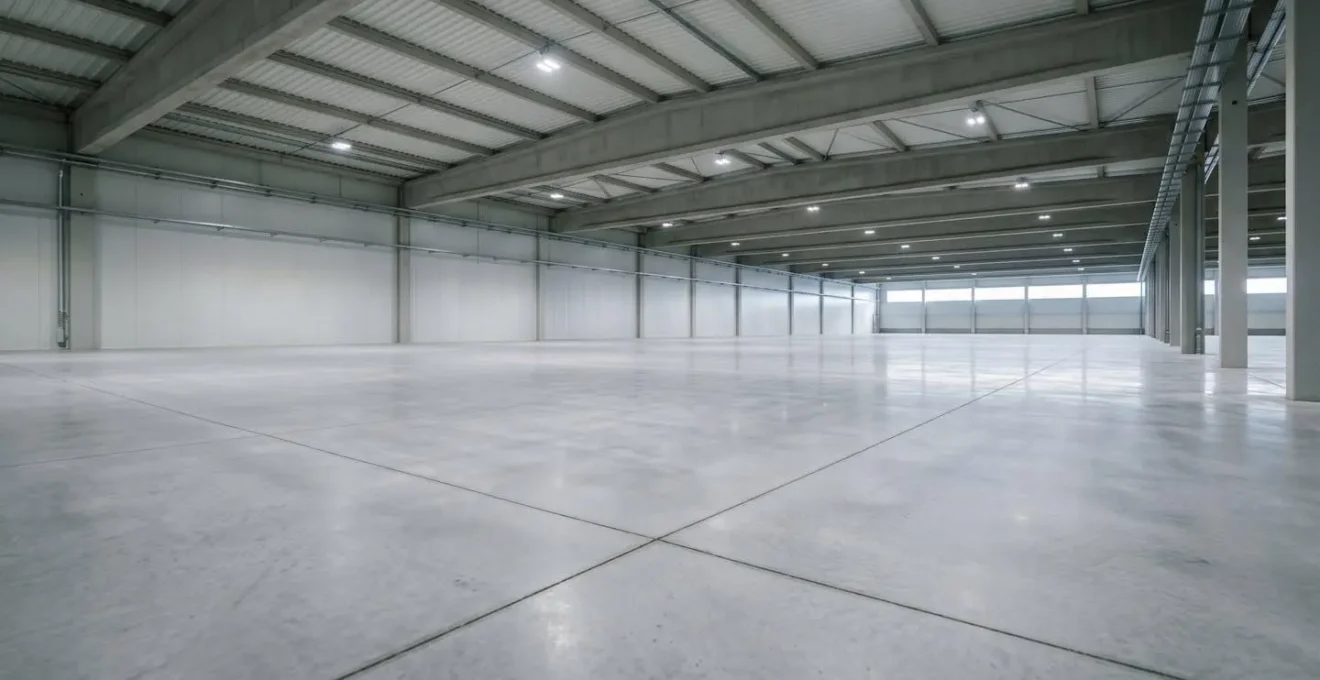

Dans un contexte de dallage industriel, la question n’est plus seulement d’éviter les fissures, mais de garantir une performance, une planéité et une durabilité absolues sous des sollicitations intenses et répétées. Si les bétons fibrés ont révolutionné le domaine, il existe des seuils et des cas d’usage où le recours à une armature traditionnelle en acier (treillis soudé ou barres HA) redevient non seulement pertinent, mais indispensable. Ces cas sont principalement dictés par l’intensité des charges et le niveau d’exigence en service.

Le premier critère est l’intensité des charges roulantes. Pour le trafic de chariots élévateurs, les experts du dimensionnement fixent un seuil critique : une armature traditionnelle est généralement requise pour des charges supérieures à 2,5 tonnes par roue. Au-delà de ce seuil, les efforts de poinçonnement et de flexion sous les roues deviennent trop importants pour être gérés uniquement par la ductilité du béton fibré. L’armature, placée en nappe supérieure et inférieure, fournit la résistance à la flexion nécessaire pour distribuer ces charges concentrées sans risque de rupture.

Le second cas concerne les exigences de service extrêmement strictes, notamment pour la logistique moderne. C’est le cas des dallages destinés aux véhicules à guidage automatique (AGV). Ces robots nécessitent une planéité parfaite et un contrôle absolu de l’ouverture des fissures (généralement inférieure à 0,2 mm) pour le bon fonctionnement de leurs capteurs. Dans ce contexte, une armature structurelle est souvent combinée à des fibres pour obtenir le meilleur des deux mondes : la résistance de l’acier et le contrôle de la microfissuration par les fibres. Le dimensionnement devient alors une affaire de haute technicité, visant à limiter les déformations à long terme (fluage) et à garantir une performance sans faille sur des décennies.

Pour garantir la pérennité de vos ouvrages, l’étape suivante consiste à intégrer systématiquement ces analyses dynamiques et ces seuils critiques dans vos notes de calcul et vos plans d’exécution.
