La stabilité d’une voie de chantier en pente ne dépend pas seulement du revêtement, mais de la maîtrise de forces physiques invisibles où chaque détail, du sol à la signalisation, est un maillon critique.
- Le renversement est un phénomène physique : le centre de gravité de l’engin sort du triangle de stabilité bien avant que la roue ne glisse.
- La pente admissible par le constructeur n’est qu’une valeur théorique ; la pente opérationnelle sécurisée, intégrant la nature du sol et la météo, est la seule qui compte.
- L’infrastructure est la clé : 90% des défaillances proviennent d’un sol mal préparé et compacté, créant une chaîne de défaillance invisible.
Recommandation : Auditez systématiquement la chaîne de sécurité complète (sol, pente, drainage, revêtement, signalisation) et ne vous fiez jamais à un seul élément pour garantir la sécurité.
La vision d’un chariot élévateur ou d’un dumper qui se renverse sur une pente de chantier est le cauchemar de tout conducteur de travaux ou coordinateur SPS. La première réaction est souvent de blâmer la vitesse, une fausse manœuvre ou un pneu qui glisse. On se concentre sur les solutions évidentes : poser des plaques de roulage, renforcer la signalisation, ou simplement interdire l’accès par temps de pluie. Ces mesures, bien que nécessaires, ne traitent souvent que les symptômes d’un problème bien plus profond, ancré dans les lois de la physique.
Le risque majeur sur une voie en pente n’est pas toujours la glissade, mais le basculement. Ce basculement est le résultat d’une chaîne de défaillances qui commence bien avant que l’engin ne s’engage sur la rampe : dans la préparation du sol, le calcul du dévers, et la compréhension du comportement dynamique de la machine. L’erreur est de considérer une voie provisoire comme un simple chemin, alors qu’il s’agit d’un ouvrage d’art temporaire soumis à des contraintes extrêmes.
Mais si la véritable clé n’était pas de lutter contre la glissade, mais de maîtriser le centre de gravité dynamique de l’engin ? Si la sécurité ne reposait pas sur l’adhérence du pneu, mais sur la portance du sol argileux situé 30 cm plus bas ? Cet article adopte une approche d’ingénieur pour déconstruire les mécanismes physiques qui mènent à l’accident. Nous allons analyser chaque maillon de la chaîne de sécurité, du compactage du sol au protocole d’inspection, pour vous donner les outils permettant de concevoir et de maintenir des voies en pente qui ne sont pas seulement praticables, mais fondamentalement sûres.
Ce guide détaillé décompose les étapes et les points de vigilance essentiels pour la conception, la réalisation et l’entretien des voies de circulation provisoires en pente sur vos chantiers. Vous y trouverez les principes physiques, les choix techniques et les procédures de contrôle pour garantir une sécurité maximale.
Sommaire : Guide technique pour la sécurisation des voies de chantier en pente
- Pourquoi un chariot élévateur se renverse sur une pente de seulement 8 % en virage ?
- Comment calculer la pente maximale et la largeur de voie pour un dumper de 5 tonnes ?
- Plaques acier ou enrobé à froid : le bon choix pour une voie de chantier en pente de 12 % ?
- L’absence de signalisation qui a causé 60 % des accidents d’engins sur voies en pente
- À quelle fréquence inspecter vos voies en pente pour prévenir les dégradations dangereuses ?
- Comment concevoir une rampe PMR pour franchir 1,5 m de dénivelé sur un terrain contraint ?
- Compactage statique, vibrant ou à impact : lequel pour un sol argileux sous dallage industriel ?
- Comment concevoir un cheminement en pente conforme PMR sans risque de glissade ?
Pourquoi un chariot élévateur se renverse sur une pente de seulement 8 % en virage ?
Une pente de 8 % peut sembler anodine, pourtant elle est un facteur de risque majeur, responsable en France de plus de 8 000 accidents de chariots élévateurs par an. L’erreur fondamentale est de ne penser qu’à la motricité et à l’adhérence. Le véritable danger est invisible : il s’agit de la modification radicale du triangle de stabilité de l’engin. Sur un sol plat, le centre de gravité de l’ensemble (chariot + charge) est projeté bien à l’intérieur de ce triangle formé par les deux roues avant et le point de pivot de l’essieu arrière. L’engin est stable.
Dès que le chariot aborde une pente, ce centre de gravité se déplace vers l’aval. Sur une pente de 8 %, il se rapproche déjà dangereusement du côté du triangle. Si, à ce moment précis, le conducteur effectue un virage, la force centrifuge s’ajoute à l’équation. Cette nouvelle force pousse le centre de gravité latéralement, hors du triangle de stabilité. Le point de basculement est atteint, et le renversement devient inévitable, même à très faible vitesse. Comme le rappelle EFF Formation dans un article sur le sujet :
Le principe du triangle de stabilité fonctionne à merveille sur un sol horizontal : sur un sol en pente, ce principe est absolument vital.
– EFF Formation, Article sur le renversement du chariot élévateur
L’illustration ci-dessous symbolise ce concept physique. On y voit comment la combinaison d’une pente et d’une force latérale (virage) déplace le point d’équilibre jusqu’à la rupture, provoquant le basculement.
Comprendre ce phénomène est la première étape de la prévention. La conception d’une voie en pente ne doit jamais créer une situation où un virage est nécessaire dans la section la plus raide. La trajectoire doit être pensée pour dissocier ces deux contraintes : les virages s’effectuent sur des paliers ou des zones à très faible pente, et les sections en pente sont abordées en ligne droite. C’est une règle de conception non négociable.
Comment calculer la pente maximale et la largeur de voie pour un dumper de 5 tonnes ?
La définition de la pente maximale ne se résume pas à une simple valeur. Il faut distinguer deux notions : la pente nominale, fournie par le constructeur, et la pente opérationnelle sécurisée, qui est la valeur réelle applicable sur votre chantier. La plupart des recommandations techniques pour les plans de circulation fixent une pente longitudinale maximale à 15 % pour les pistes générales, mais cette valeur est une limite à ne jamais dépasser et non un objectif de conception.
Pour déterminer la pente opérationnelle sécurisée pour un dumper de 5 tonnes, une méthode rigoureuse en trois étapes est indispensable :
- Identifier la pente nominale admissible : Cette donnée se trouve dans la documentation technique de l’engin. Elle est calculée par le constructeur en fonction du centre de gravité à vide et en charge, et du polygone de sustentation de l’engin sur un sol dur et sec. C’est votre point de départ théorique.
- Appliquer un coefficient de minoration : C’est l’étape la plus critique. Cette valeur théorique doit être dégradée en fonction des conditions réelles du chantier. Un sol meuble, humide ou argileux réduit l’adhérence et la portance, ce qui augmente le risque de basculement. Un coefficient de minoration de 20 % à 50 % doit être appliqué. Par exemple, une pente nominale de 20 % sur un sol boueux devient une pente opérationnelle de 10 % à 14 % maximum.
- Calculer la pente opérationnelle finale : Intégrez les marges de sécurité réglementaires et, surtout, le type de manœuvre. Comme vu précédemment, un virage dans la pente divise quasiment par deux la stabilité. La pente opérationnelle maximale pour une section en ligne droite sera toujours supérieure à celle d’une section en courbe.
Concernant la largeur, la règle est de prendre la largeur de l’engin (environ 2,2 m pour un dumper de 5T) et d’y ajouter le gabarit dynamique (déport dans les virages) ainsi qu’une marge de sécurité de chaque côté. Une largeur minimale de 4 mètres est un standard pour une voie à sens unique, permettant une circulation sécurisée sans risque d’accrochage ou de sortie de voie.

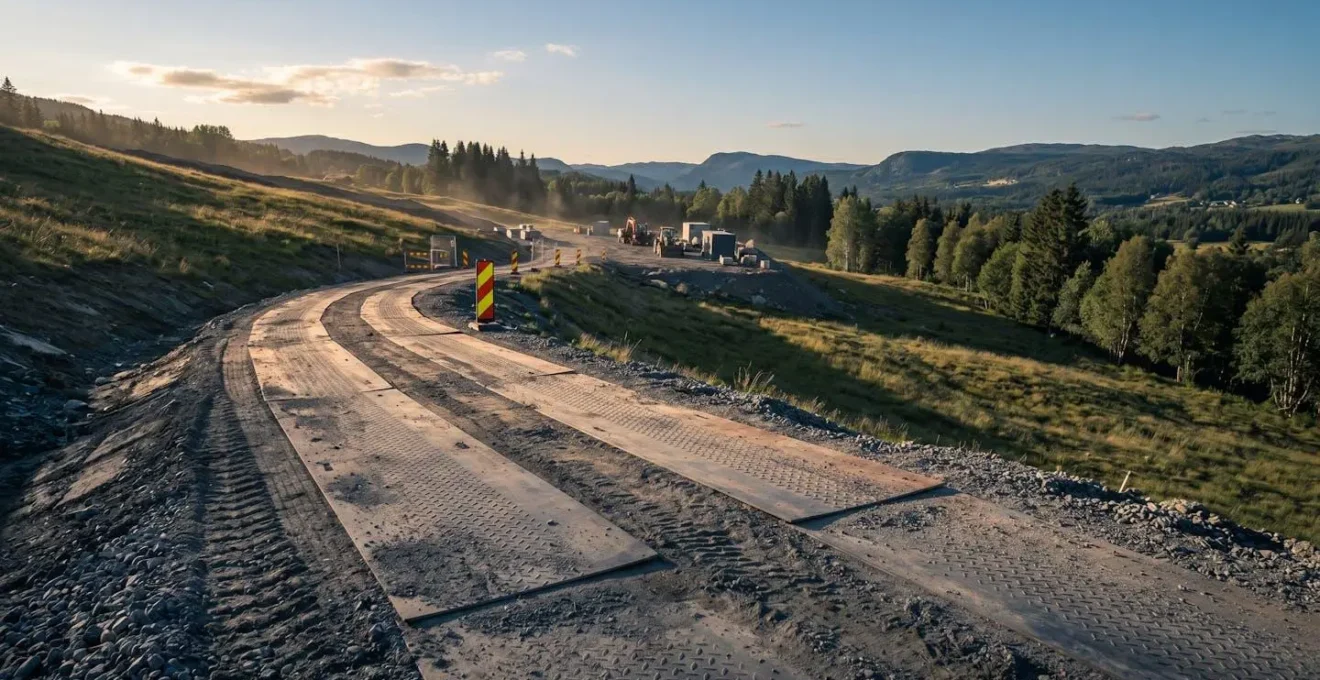

Plaques acier ou enrobé à froid : le bon choix pour une voie de chantier en pente de 12 % ?
Face à une pente significative de 12 %, le choix du revêtement devient un arbitrage crucial entre sécurité, coût et rapidité de mise en œuvre. Il n’y a pas de solution unique, mais une analyse comparative des options est indispensable. Les plaques d’acier larmé sont souvent privilégiées pour leur installation rapide, mais elles présentent un risque majeur : une perte drastique d’adhérence par temps de pluie ou de gel. L’enrobé à froid offre une meilleure friction, mais exige une préparation du sol plus rigoureuse et un temps de séchage.
Le tableau suivant compare les principales solutions de revêtement pour une voie provisoire en pente, en se basant sur une matrice de décision pour les plans de circulation de chantier.
| Critère | Plaques acier | Enrobé à froid | Grave traitée | Géotextile + Grave |
|---|---|---|---|---|
| Préparation du sol requise | Minimale (nivellement sommaire) | Importante (couche de forme drainante) | Moyenne (compactage rigoureux) | Faible (pose directe possible) |
| Coefficient de friction à sec | 0.5-0.6 (acier larmé) | 0.6-0.7 | 0.55-0.65 | 0.5-0.6 |
| Coefficient de friction humide | 0.3-0.4 (risque élevé) | 0.5-0.6 | 0.45-0.55 | 0.4-0.5 |
| Vitesse installation/démontage | Rapide (quelques heures) | Lente (séchage 24-48h) | Moyenne (1-2 jours) | Rapide (1 journée) |
| Coût au m² (indicatif) | Élevé (location 15-25€/m²/mois) | Moyen (25-40€/m²) | Faible (10-20€/m²) | Faible (8-15€/m²) |
| Gestion eaux de ruissellement | Critique (rigoles dangereuses) | Bonne si drainage intégré | Moyenne (perméabilité partielle) | Excellente (évacuation naturelle) |
| Adaptabilité pente 12% | Excellente avec ancrage | Bonne | Moyenne (risque d’érosion) | Moyenne |
Plutôt que d’opposer ces solutions, une approche d’ingénieur consiste à les combiner pour optimiser le ratio coût/sécurité.
Étude de cas : Solution hybride pour l’optimisation coût-sécurité
Une approche recommandée pour les terrains en pente consiste à utiliser une solution hybride. Pour une voie avec des sections à 12 %, la stratégie est la suivante : utiliser de la grave compactée (0/31.5) pour les sections en ligne droite où la pente est inférieure à 10 %, et réserver les plaques d’acier larmé, solidement ancrées, uniquement pour les virages serrés et les zones où la pente dépasse 10 %. Cette solution mixte permet de diviser les coûts par deux ou trois par rapport à un revêtement tout acier, tout en maintenant un niveau de sécurité optimal dans les zones les plus critiques où l’adhérence et la stabilité sont primordiales.
L’absence de signalisation qui a causé 60 % des accidents d’engins sur voies en pente
Le titre est une simplification : ce n’est pas tant l’absence totale de signalisation qui est en cause, mais une signalisation inadaptée, mal positionnée ou non respectée. Une étude britannique a révélé que près de 75% des incidents impliquant des engins de manutention sont dus à une mauvaise conception du site et à une séparation inadéquate des flux, bien plus qu’à une simple erreur de conduite. Une signalisation efficace sur une voie en pente n’est pas une option, c’est une composante intégrale du système de sécurité, qui doit anticiper le comportement du conducteur et le forcer à adopter la bonne conduite.
Une stratégie de balisage et de signalisation performante se déploie en trois niveaux, créant un « tunnel » de sécurité pour le conducteur :
- Niveau 1 : Signalisation d’approche (50-100m avant la zone de danger)
Son rôle est d’informer et de préparer mentalement le conducteur. Elle doit inclure des panneaux clairs indiquant la pente à venir (‘Pente 12 %’), la limitation de vitesse impérative (’10 km/h MAX’), et des pictogrammes de danger universels (engin qui bascule). - Niveau 2 : Signalisation de position (au point critique : entrée de la pente, virage)
Ici, l’objectif est de déclencher une action immédiate. Cela passe par des panneaux d’obligation (‘Réduire vitesse’, ‘Garder ses distances’), mais surtout par des dispositifs physiques. Des bandes rugueuses au sol créent une alerte sonore et tactile qui « réveille » le conducteur. Un marquage au sol de haute visibilité (jaune ou blanc) doit matérialiser la trajectoire idéale et les limites à ne pas franchir. - Niveau 3 : Signalisation de fin de zone
Un panneau indiquant la fin de la zone à risque est essentiel. Il permet au conducteur de reprendre une conduite normale et renforce la crédibilité de l’ensemble du dispositif. Sans ce signal, les conducteurs peuvent finir par ignorer toutes les limitations.
La signalisation ne doit pas être un simple ensemble de panneaux. Elle doit constituer un système redondant (visuel, sonore, tactile) qui guide, contraint et protège, en partant du principe que l’inattention est une donnée humaine inévitable. C’est la conception de la voie qui doit pallier cette faille.
À quelle fréquence inspecter vos voies en pente pour prévenir les dégradations dangereuses ?
Une voie provisoire, surtout en pente, n’est pas un ouvrage statique. Elle vit, se déforme et se dégrade sous l’effet du trafic, des conditions météorologiques et des mouvements du sol. Une conception parfaite peut devenir un piège mortel en quelques jours si elle n’est pas entretenue. Mettre en place un protocole d’inspection rigoureux est donc aussi crucial que la conception initiale. La fréquence et la profondeur des inspections doivent être adaptées à l’intensité du risque.
Une simple inspection visuelle de temps en temps est insuffisante. La prévention efficace repose sur un protocole structuré qui permet de détecter les signes avant-coureurs d’une défaillance, comme une fissure naissante ou un léger affaissement, bien avant qu’ils ne deviennent dangereux.

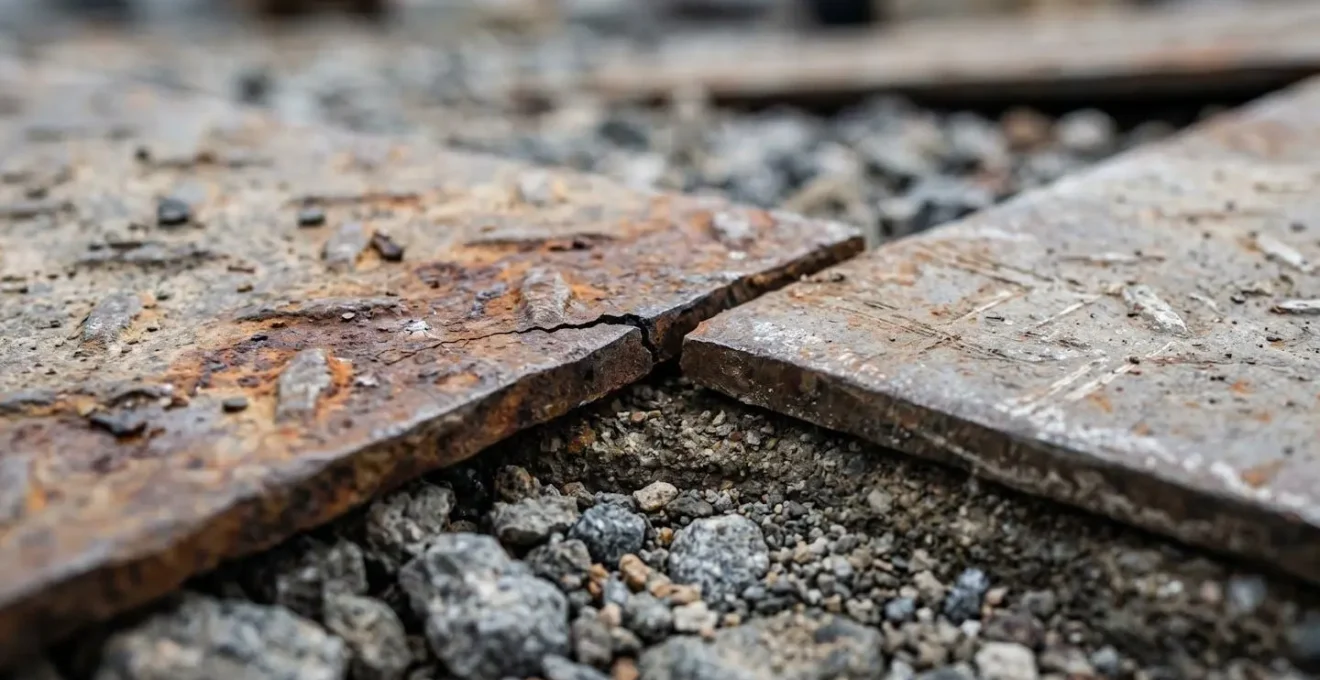

L’image ci-dessus montre exactement ce qu’il faut rechercher : les micro-dégradations, les textures anormales, les jonctions qui bougent. Pour systématiser cette surveillance, le plan d’action suivant est un minimum requis pour toute voie provisoire en pente.
Votre feuille de route pour l’audit d’une voie en pente
- Identifier les points de contact critiques : Listez et cartographiez tous les points névralgiques de la voie : entrées et sorties, virages, zones de pente maximale, croisements avec d’autres flux.
- Collecter les signes de dégradation : Inventoriez de manière exhaustive tous les éléments non conformes visibles : ornières, flaques d’eau persistantes, déplacement ou soulèvement des plaques de roulage, signalisation endommagée ou sale.
- Vérifier la cohérence avec le plan initial : Confrontez l’état actuel aux exigences du plan de circulation initial. La pente, le dévers pour le drainage et la largeur de la voie sont-ils toujours conformes aux tolérances définies ?
- Évaluer l’efficacité de la signalisation : Mettez-vous à la place d’un conducteur. La signalisation est-elle toujours visible, propre, bien placée et comprise ? Est-elle respectée ou systématiquement ignorée (ce qui est un signe de son inadaptation) ?
- Établir un plan d’actions correctives : Sur la base de l’audit, priorisez les actions à mener : intervention immédiate (rebouchage d’une ornière dangereuse), à court terme (renforcement des ancrages d’une plaque) ou à moyen terme (reprofilage complet d’une section).
Comment concevoir une rampe PMR pour franchir 1,5 m de dénivelé sur un terrain contraint ?
La question, bien que traitant des rampes pour Personnes à Mobilité Réduite (PMR), est une excellente occasion de souligner par contraste les exigences radicalement différentes d’une voie pour engin. Confondre les deux logiques de conception est une erreur grave. Une rampe PMR est conçue pour une charge faible (environ 300 kg) et une propulsion humaine ou électrique de faible puissance, où la continuité de l’effort et l’absence de toute rupture sont primordiales. Une voie d’engin est conçue pour une charge de plusieurs tonnes, avec des contraintes dynamiques (freinage, accélération) et de poinçonnement extrêmes.
Le tableau comparatif ci-dessous, inspiré d’analyses sur le calcul des pentes d’accès, met en évidence le fossé qui sépare ces deux mondes :
| Critère | Rampe PMR | Voie engin 3 tonnes | Ratio |
|---|---|---|---|
| Pente maximale réglementaire | 5% (12% sur 50cm max) | 15% (jusqu’à 20% sous conditions) | ×3 |
| Charge à supporter | 300 kg (fauteuil + personne) | 3 000 à 5 000 kg (engin chargé) | ×10 à ×17 |
| Besoin de paliers | Obligatoire tous les 10m | Recommandé (zone refroidissement freins) | Fonction différente |
| Largeur minimale | 1.20m (1.40m recommandé) | Largeur engin + gabarit dynamique + 2×0.5m | ×2 à ×3 |
| Coefficient de friction requis | Élevé (résine, béton balayé : 0.6-0.8) | Moyen à élevé (acier larmé : 0.5-0.6) | Comparable |
| Type de trajectoire | Continue sans interruption | Continue mais tolère zones d’arrêt | PMR plus exigeant |
| Résistance au poinçonnement | Faible (charges réparties) | Critique (pression au sol localisée) | Engin ×20 |
La leçon à tirer est claire : les règles et les « bonnes pratiques » de l’accessibilité PMR sont totalement inapplicables et dangereuses si elles sont transposées à la conception d’une voie pour engins lourds. La pente réglementaire PMR de 5 % est une utopie sur un chantier, tandis que la résistance au poinçonnement, un détail pour une rampe PMR, est le critère numéro un pour une voie qui doit supporter la pression localisée des roues d’un chariot de 3 tonnes.
Compactage statique, vibrant ou à impact : lequel pour un sol argileux sous dallage industriel ?
Cette question, bien que centrée sur le dallage industriel, touche au cœur du problème des voies provisoires. Comme le souligne une expertise de TP Demain :
90% des défaillances de voies provisoires proviennent d’une infrastructure (le sol) négligée.
– Expertise TP Demain, Module de formation sur le plan de circulation de chantier
Le sol est le premier maillon de la chaîne de sécurité. Un sol argileux est particulièrement traitre. Sec, il peut être très dur. Humide, il perd toute portance et peut se comporter comme un fluide. Le choix de la technique de compactage est donc absolument critique et dépend de sa teneur en eau.
Étude de cas : L’échec du compactage vibrant sur argile humide
Sur un chantier, face à un sol argileux à forte teneur en eau, l’utilisation d’une plaque vibrante classique peut s’avérer contre-productive. Les vibrations rapides peuvent provoquer un phénomène de liquéfaction de l’argile : l’eau remonte en surface, le sol perd toute cohésion, et le compactage est non seulement inefficace, mais il déstructure le peu de portance existante. La solution éprouvée dans ce cas est d’opter pour une méthode qui ne se base pas sur la vibration : privilégier un compacteur à « pied de mouton » (un tambour équipé de plots) qui malaxe et compacte le sol par pétrissage, expulsant l’eau. Une autre alternative est le compactage statique par passages lents et répétés d’un engin très lourd (comme une pelle de 20 tonnes). Une fois cette première étape de stabilisation de l’argile réalisée, il est impératif d’installer une couche de forme en grave 0/31.5 d’au moins 30 cm d’épaisseur. Ce matériau, insensible à l’eau, va « isoler » la voie des variations de portance du sol argileux et garantir sa stabilité à long terme.
Ignorer la nature du sol et sa teneur en eau, et appliquer une méthode de compactage inadaptée, c’est construire une voie sur des sables mouvants. La défaillance n’est alors plus une question de « si », mais de « quand ».
À retenir
- La sécurité en pente est une affaire de physique : le basculement par perte de stabilité arrive bien avant la glissade par perte d’adhérence. La maîtrise du centre de gravité est la priorité.
- La pente nominale du constructeur est une valeur de laboratoire. Seule la pente opérationnelle, qui minore cette valeur en fonction du sol, de la météo et des manœuvres, est pertinente sur le terrain.
- La sécurité est une chaîne de dépendances : un sol mal compacté (maillon 1) entraîne un mauvais drainage (maillon 2), qui cause une perte d’adhérence (maillon 3) et mène à l’accident (résultat).
Comment concevoir un cheminement en pente conforme PMR sans risque de glissade ?
Si la logique PMR ne s’applique pas aux charges, certains de ses principes, notamment la lutte contre la glissade, peuvent être une source d’inspiration pour les voies d’engins, à condition de les adapter drastiquement. Le facteur numéro un de la glissade est l’eau. Une gestion efficace des eaux de ruissellement est donc la première ligne de défense active. Sur toute voie, qu’elle soit en enrobé ou en plaques, il est impératif d’intégrer un dévers (pente transversale) compris entre 2,5 % et 4 %. Ce dévers, quasi invisible à l’œil nu, est suffisant pour évacuer l’eau latéralement et empêcher la formation d’une pellicule d’eau dangereuse, réduisant ainsi drastiquement le risque d’aquaplaning.
Mais lorsque les conditions deviennent extrêmes (pente supérieure à 15 %, pluie intense, gel), des solutions actives anti-glissade doivent être mises en œuvre. Elles ne remplacent pas une bonne conception, mais la complètent :
- Sablage préventif : En période de gel ou de verglas, l’application de sable (granulométrie 0/2 mm) ou de sel sur les plaques d’acier est une mesure simple et efficace, à condition d’être renouvelée quotidiennement.
- Caillebotis métalliques : Pour les pentes les plus extrêmes, remplacer les plaques pleines par des caillebotis à mailles ouvertes offre une double garantie : un drainage instantané de l’eau et une adhérence mécanique maximale des pneus.
- Géogrilles de stabilisation : Lors de l’utilisation de grave, l’incorporation d’une géogrille haute résistance dans la couche de surface permet de « verrouiller » les granulats. Cela prévient le fluage du matériau (son glissement lent le long de la pente) et maintient une surface stable et rugueuse.
Ces solutions constituent un arsenal de mesures complémentaires. Leur mise en place doit être décidée lors de la phase de conception, en anticipant les pires conditions que le chantier pourrait rencontrer. Attendre l’incident pour réagir est la définition même d’une mauvaise gestion des risques.
L’installation d’une voie provisoire en pente est un acte d’ingénierie qui ne laisse aucune place à l’improvisation. Chaque décision, du choix de la méthode de compactage à la fréquence des inspections, doit être guidée par une compréhension profonde des forces en jeu et une culture de la prévention. Pour mettre en pratique ces principes et assurer une sécurité sans faille sur vos chantiers, l’étape suivante consiste à intégrer systématiquement ces points de contrôle dans vos plans de circulation et vos protocoles de sécurité.
